СообщениеТема: Винтовки   Сб 22 Мар 2008, 08:27

6,5-мм винтовка Mannlicher-Carcano(Манлихер-Каркано) 1891 г.

Итальянская пехота в годы второй мировой войны имела на вооружении как минимум девять модификаций винтовки Манлихер-Каркано обр. 1891 г., однако в качестве основных выпускались и использовались три модификации этой винтовки: длинная пехотная винтовка, имевшая меньшую длину, так называемая «альпийская» винтовка для горных стрелков и карабин для кавалерии.
Эта винтовка была разработана конструкторами Каркано и Паравичини с использованием конструктивных решений магазина и механизма подачи патронов, принятых в винтовке системы Манлихсра. Винтовка имеет продольно-скользящий затвор с поворачивающейся рукояткой. Впереди остова затвора симметрично расположены боевые упоры. В стебле затвора смонтирован ударный механизм ударникового типа. В целом конструкция затвора аналогична затвору винтовки Маузера.
Винтовки как правило комплектовались съемными клинковыми штыками, кавалерийский карабин имел откидной несъемный штык.
Питание патронов винтовок и карабинов системы Манлихер-Каркано производилось пачкой с шестью патронами, которая после израсходования патронов выбрасывалась в окно магазинной коробки.
Винтовка Манлихер-Каркано была сконструирована под патрон с 6,5-мм тупоконечной пулей весом 10,5 г. Пороховой заряд патрона состоял из 2,25 г нитроглицеринового трубчатого пороха. Для обеспечения высокой начальной скорости пули и предотвращения резкого падения скорости пули в полете канал ствола винтовки имеет нарезы прогрессивной крутизны. Однако вследствие неудовлетворительной баллистики пули скорость ее полета уже на расстоянии 25 м от дула винтовки снижается с 709 м/сек до 685 м/сек.
Недостатки патрона были известны еще со времен первой мировой войны, однако лишь после войны с Эфиопией в 1935/1936 гг. командование итальянской армии заключило контракты на разработку новых боеприпасов для винтовок. Для патронов был выбран весьма редкий калибр 7,35 мм, под который было начато конструирование новой, так называемой «единой» винтовки.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 04:04), всего редактировалось 3 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:27

7,62-мм винтовка обр. 1891 г. сист. Мосина 1891 г.

Винтовка разработана капитаном русской армии С.И. Мосиным во второй половине 80-х годов прошлого века и в 1891 году принята на вооружение русской армии под обозначением «7,62-мм винтовка образца 1891 г.». Кроме стандартной винтовки, предназначенной для вооружения солдат пехотных подразделений, выпускались также драгунская и казачья винтовки, имевшие меньшую длину ствола. В 1907 году было начато производство карабина, которым вооружались солдаты специальных и вспомогательных подразделений.
7,62-мм винтовка обр. 1891 г. является магазинной винтовкой со скользящим затвором с поворотом при запирании канала ствола. Запирание производится симметрично расположенными боевыми выступами боевой личинки затвора. Основными конструктивными признаками винтовки являются: ударный механизм ударникового типа, выполненное в затворе предохранительное устройство, спусковой механизм без предупреждения, питание патронами из магазинной коробки вертикального типа с однорядным расположением патронов. Для заполнения магазина патронами обычно использовались обоймы емкостью 5 патронов. Для стрельбы из винтовок использовались патроны с легкой и тяжелой пулями, а также с бронебойными, трассирующими и зажигательными пулями, она была снабжена прицелом секторного типа. Винтовка комплектовалась традиционным для русской армии игольчатым штыком. В течение длительного срока службы (до середины пятидесятых годов) винтовка и созданные на ее базе карабины неоднократно модернизировались.
Первая модернизация была проведена в 1910 году в связи с принятием на вооружение русской армии в 1908 году нового 7,62-мм патрона с остроконечной пулей с улучшенной баллистикой. Эта модернизация заключалась в основном в введении новой прицельной рамки.
Более основательной модернизации подверглась в 1930 году драгунская винтовка, ставшая с 1922 года основным индивидуальным оружием бойцов стрелковых подразделений Красной Армии. На ней был установлен новый секторный прицел с метрической шкалой, изменена форма мушки и введены новые разрезные пружинные кольца для более надежного скрепления ствола с ложей. Был изменен также способ крепления игольчатого штыка. Именно эта винтовка была запущена в массовое производство и состояла на вооружении Красной Армии перед второй мировой войной и в годы войны. Перед войной крупные поставки 7,62-мм винтовок обр. 1891/1930 гг. осуществлялись в республиканскую Испанию — было поставлено в общей сложности около 500000 винтовок и 862 миллиона патронов к ним. Еще больше винтовок было отправлено в Китай. В годы второй мировой войны винтовки обр. 1891/1930 гг. состояли на вооружении вновь создаваемых армий восточно-европейских стран народной демократии, а после войны ими вооружались бойцы народно-освободительных движений во всем мире.
Винтовка обр. 1891/1930 гг. отличалась высокой надежностью, точностью, простотой и удобством эксплуатации. Она состояла всего из 42 деталей по сравнению с 70 и более у других винтовок, что благоприятно сказывалось при массовом производстве. Всего за годы войны было изготовлено более 12 млн. винтовок обр. 1891/1930 гг. и созданных на ее базе карабинов.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 02:36), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:28

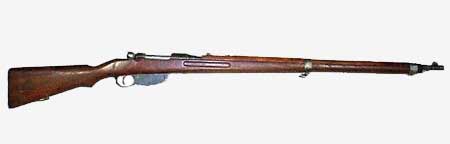

8-мм винтовка Mannlicher (Манлихер) 1895 г.

Длинноствольная винтовка Манлихер обр. 1895 г., как и винтовки Маузера, Мосина, Ли-Энфилд и Лебель, состояла на вооружении армий многих стран в первые десятилетия XX в. Несмотря на свои достоинства и оригинальную конструкцию замка, эта винтовка не имела такого распространения, как винтовка Маузера.
Впервые магазинные винтовки Манлихера с затворами, открывающимися и закрывающимися без поворота рукоятки, появились еще в 1885 г. Эти винтовки калибра 11 мм с патроном, снаряженным дымным порохом, имели серединный магазин, наполняемый пятью патронами, которые объединялись особой крупной пачкой в форме параллелограмма. Пачка вставлялась в магазин и извлекалась из него.
В 1888 г. появляется новый образец винтовки Манлихер калибра 8 мм, а с 1890 г. патроны снаряжаются бездымным порохом. Несовершенная форма патрона с выступающим фланцем (рантом) у донышка гильзы обусловила и некоторый недостаток патронной пачки. Для того чтобы при продвижении патрона из магазина избежать зацепления их фланцев, пачку пришлось изменить так, чтобы она могла вставляться в магазин только одной стороной. Это причиняло некоторые неудобства, но все же обеспечивало довольно высокую скорострельность. Все указанные модели недолго состояли на вооружении, так как их затвор имел недостаток — один боевой выступ, который при этом располагался сзади, что вело к быстрому износу оружия.
В 1895 г. на вооружение принимается винтовка нового образца более совершенной конструкции. У нее был затвор также с прямолинейным ходом без поворота рукоятки, но со значительно улучшенным механизмом запирания, состоящим из вращающейся боевой личинки в передней части затвора, снабженной двумя боевыми выступами. Этот затвор был короче старого, поэтому магазинную коробку удалось переместить несколько назад и сделать ее слитной со спусковой скобой. Интерес представляет способ фиксации затвора в ствольной коробке. Для того чтобы отделить затвор от винтовки, следовало подать спусковой крючок вперед. При движении его назад затвор беспрепятственно вынимался. Предохранитель в виде простейшей застежки при включении стопорил все подвижные части затвора как при взведенном, так и при спущенном курке. Секторный прицел был заменен более совершенным рамочным.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 02:39), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:28

7,92-мм винтовка G-98 (Г-98) 1898 г.

Эта магазинная винтовка является дальнейшим развитием 7,92-мм винтовки образца 1888 г., созданной на основе проводившихся германской армией кампаний 1864,1866 и 1870/71 гг. От исходной модели винтовка обр. 1898 г. отличается упрощенной конструкцией затвора и подающего механизма, а также измененным способом наполнения магазинной коробки.
По своей конструкции винтовка относится к магазинным винтовкам со скользящим затвором с поворотом при запирании. Запирание канала ствола осуществляется си мметрично расположенными боевыми выступами стебля затвора. Ударный механизм ударникового типа. Питание патронами производится из магазинной коробки вертикального типа с шахматным расположением патронов. Винтовка имеет секторный прицел, состоящий из прицельной колодки, прицельной планки и хомутика с защелкой. На прицельной планке нанесены деления от 1 до 20. Каждое деление соответствует изменению дальности на 100 м.
Кроме винтовки образца 1898 года стандартным оружием немецкой пехоты во второй мировой войне был созданный на ее базе карабин 98 k, а горно-стрелковые и парашютные части вермахта вооружались карабином 33/40, конструктивно представлявшим собой чехословацкий полицейский карабин 16/33, созданный на базе винтовки системы Маузера. Помимо меньшей длины и массы эти карабины отличаются от винтовки тем, что рукоятки затворов у них загнуты к ложе.
У карабинов 98 к кроме того, изменена конструкция подавателя, вследствие чего после израсходования последнего патрона из магазина затвор не может быть закрыт, что является своего рода сигналом стрелку о необходимости наполнения магазина.
Некоторое количество карабинов 98 к было снабжено оптическими прицелами и использовалось для вооружения снайперов.
Как винтовка, так и карабины комплектовались штыками клинкового типа, прикрепляемыми к наконечнику ложи. Для носки на поясном ремне штык вкладывался в специальные ножны.
Стрельба из винтовки и карабинов производится без штыка патронами Маузера с пулями различного назначения, но главным образом – с легкой и тяжелой пулями.
В ходе войны в целях рационализации производства и снижения относительно высокой стоимости карабина 98 к, ставшего основным образцом стрелкового оружия вермахта, в его конструкцию были внесены следующие изменения:

– для изготовления ложи стали использовать буковую фанеру вместо орехового дерева (следствием чего стало увеличение массы карабина на 0,3 кг);
– некоторые детали стали изготавливать из листовой стали методом штамповки;
– была внедрена точечная сварка отдельных деталей;
– использованы упрощенный прицел и затвор;
– вместо воронения наружные поверхности деталей подвергались фосфатированию;
– накладки рукоятки клинкового штыка стали изготавливать не из дерева, а из бакелита.

В целом конструкция винтовки оказалась весьма удачной, кроме вермахта винтовка Маузера в годы второй мировой войны состояла на вооружении армий Бельгии, Испании, Польши, Турции, Чехословакии, Швеции и Югославии.
Промышленностью Германии за 1939–1945 гг. было выпущено 10327000 винтовок и карабинов этой системы.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 02:54), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:29

7,7-мм винтовка обр. 99 Арисака 1939 г.
Во время начавшейся в 1937 году японо-китайской войны выявилось, что 7,92-мм винтовки системы Маузера и 7,62-мм винтовки системы Мосина, которыми была вооружена китайская пехота, превосходят по мощи огня японские винтовки «Арисака» обр. 38 калибром 6,5 мм. В связи с этим на базе винтовки «Арисака» обр. 38 была срочно разработана новая винтовка под пулеметный патрон М92 (7,7х58 мм).
Винтовка прошла испытания в 1938 году и была принята на вооружение японской армии под обозначением «7,7-мм винтовка «Арисака» обр. 99».
Как и предыдущие образцы винтовок «Арисака», винтовка обр. 99 является магазинной винтовкой со скользящим затвором с поворотом при запирании. В соответствии с требованиями военных в конструкцию винтовки внесены следующие изменения:

— ствол, затвор и магазинная коробка переделаны под патрон калибром 7,7 мм;
— уменьшены длина винтовки и ее вес;
— для повышения устойчивости винтовки при стрельбе под стволом закреплена откидывающаяся в походном положении вперед легкая сошка;
— введен новый прицел, позволяющий вести огонь по воздушным целям.

Винтовка «Арисака» обр. 99 выпускалась в двух основных вариантах: длинная винтовка для пехоты и укороченная на 55 мм винтовка для кавалерии, артиллерии и других специальных войск. Во время второй мировой войны выпуск длинной винтовки непрерывно снижался в пользу укороченной винтовки, которая стала единым оружием для всех родов войск.
На базе винтовки обр. 99 были созданы также складывающаяся винтовка для воздушно-десантных войск, снайперская винтовка с оптическим прицелом четырехкратного увеличения, а также предельно упрощенная так называемая «эрзац-винтовка», выпуском которой в последний месяцы войны японское командование стремилось покрыть нехватку стрелкового оружия.
Точные сведения относительно количества выпущенных винтовок «Арисака» обр. 99 отсутствуют, однако общее число изготовленных винтовок «Арисака»всех модификаций оценивается в десять миллионов штук.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 02:57), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:29

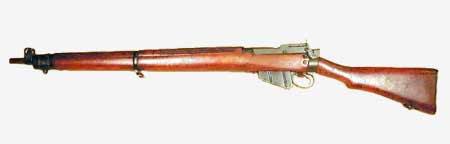

7,71-мм винтовка Lee-Enfield(Ли-Энфилд)1895 г.

Основное оружие британской пехоты в годы второй мировой войны — магазинная винтовка «Ли-Энфилд» — в первоначальном своем виде была принята на вооружение в 1895 г. и представляет собой модернизированный вариант 7,69-мм (.303) магазинной винтовки «Ли-Метфорд» образца 1888 г. Модернизация заключалась в основном в замене ствола с семью сегментными нарезами стволом с пятью более глубокими прямоугольными нарезами, из-за чего для винтовки «Ли-Энфилд» используется другое условное обозначение калибра — 7,71 мм, хотя для стрельбы из обеих винтовок используются одинаковые патроны. Винтовка получила также прицел новой конструкции.
В декабре 1902 г. в целях унификации вооружения британской армии на вооружение принимается вариант винтовки «Ли-Энфилд» — так называемая короткая магазинная винтовка «Ли-Энфилд» S.M.L.E. (short magazine Lee-Enfield), снабженная устройством для наполнения магазина патронами с помощью обойм. Эта винтовка широко использовалась в боях первой мировой войны, а в послевоенное время послужила основой для создания очередной модификации «ЛиЭнфилд» № 4 Mk 1, приспособленной для массового производства. Перед второй мировой войной и в годы войны заводы Англии, Канады и США выпустили около 5 млн. винтовок этой модификации.
По своей конструкции эта винтовка, как и все другие винтовки «Ли-Энфилд», относится к магазинным винтовкам со скользящим затвором с поворотом при запирании. Запирание канала ствола производится двумя боевыми упорами, расположенными в передней части затвора.
Спусковой механизм с предупреждением и предохранителем от преждевременных выстрелов и самооткрывания при выстреле собран на ствольной коробке.
Ударный механизм ударникового типа находится в затворе. Кроме того, в затворе имеется механизм, предотвращающий возможность выстрела при досылании очередного патрона.
Основной предохранитель флажкового типа расположен с правой стороны ствольной коробки. Он запирает затвор как при взведенном, так и при спущенном курке.
Питание патронами производится из коробчатого магазина емкостью 10 патронов. Патроны в магазине располагаются в шахматном порядке, для заполнения магазина используются обоймы по 5 патронов в каждой.
Винтовка имеет рамочный прицел с двумя диоптрами. Прицельная стрельба из винтовку возможна на дальность до 2560 м.
Благодаря использованию утяжеленного ствола винтовка отличалась повышенной кучностью стрельбы. Среднее отклонение на дальности 183 м для 5 выстрелов не превышало 102 мм.
Для ведения штыкового боя винтовка первоначально комплектовалась относительно небольшим игольчатым штыком, который впоследствии был заменен на клинковый.
В ходе войны для ведения боевых действий в джунглях на базе винтовки «Ли-Энфилд» №5 4 Mk 1 был разработан ее укороченный вариант — винтовка «Ли-Энфилд» № 5. Кроме меньшей на 100 мм длины эта винтовка отличалась наличием пламегасителя.
Винтовка «Ли-Энфилд» № 4 Mk 1 послужила также основой для создания снайперских винтовок № 4 Mk 1/T и № 4 Mk 1/T* с оптическим прицелом и тяжелым стволом новой конструкции.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:04), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:30

7,62-мм винтовка M1903 Springfield (М1903 Спрингфилд) 1903 г.

К моменту вступления США во вторую мировую войну примерно половина американской пехоты была вооружена винтовкой «Спрингфилд», принятой на вооружение в 1903 г. и неплохо зарекомендовавшей себя в сражениях первой мировой войны. Однако широкое использование этой винтовки армией США во второй мировой войне объясняется не столько ее высокими боевыми характеристиками, сколько нехваткой самозарядных винтовок «Гаранд», которые должны были стать основным оружием американской пехоты.
Конструкция винтовки представляет собой своеобразное сочетание удачных конструктивных решений, использованных в многозарядных винтовках других систем. Так, запирающий механизм немногим отличается от винтовки Маузера, а магазин выполнен так же, как у винтовки «Ли-Энфилд».
Расположенный внизу стальной коробки спусковой механизм выполнен с предупреждением — Ударный механизм ударникового типа, смонтирован в затворе.
Винтовка снабжена своеобразной затворной задержкой, расположенной с правой стороны ствольной коробки. Ее флажок может иметь три положения: если флажок опущен и видна надпись «OFF», то подача патронов из магазина выключена, если флажок поднят и видна надпись «ON», то подача патронов из магазина включена, при горизонтальном рас положении флажка обеспечивается возможность извлечения затвора из ствольной коробки.
Питание патронами производится из встроенного магазина емкостью 5 патронов. Наполнение магазинной коробки осуществляется посредством выталкивания патронов из обоймы. Первоначально для стрельбы из винтовки применялись патроны .30–03 с тупоконечной пулей, однако в 1906 г. винтовка была переделана под патрон .30–06 с остроконечной пулей. Это было, пожалуй, единственное серьезное изменение, внесенное в конструкцию винтовки за все время ее производства: выпускавшиеся модификации М1903А1 и М1903А3 отличались лишь формой и длиной приклада.
Для ведения штыкового боя винтовки всех модификаций комплектовались отъемным штыком клинкового типа, который примыкался к верхнему ложевому кольцу.
Винтовка снабжалась рамочным прицелом, рассчитанным на стрельбу на 2469 м (2700 ярдов). Винтовка модификации М1903А4 имела оптический прицел и использовалась в качестве снайперской.
По оценкам специалистов, винтовка «Спрингфилд» представляет собой высокоточное и надежное оружие, что не в последнюю очередь обеспечено высоким качеством и точностью изготовления всех се деталей.
Всего до окончания выпуска винтовок «Спрингфилд» в 1944 г. в США было изготовлено около 3,2 миллионов этих винтовок.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:07), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:30

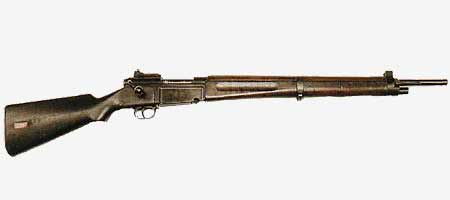

7,5 мм винтовка М 34 Лебель 1934 г.

Французские винтовки, рассчитанные на использование 8-мм патронов, снаряженных бездымным порохом, имеют общее название «Лебель». Ранние образцы имели подствольные трубчатые магазины, наполняемые по одному патрону. Магазин винтовки вмещал 8 патронов, а карабина — 3. Появившиеся со временем более совершенные винтовки не вытеснили из употребления оружие с подствольными магазинами. Будучи модернизированным, оно продолжало оставаться на вооружении наряду с новыми образцами. С 1890 г. появились карабины системы Бертье с серединными магазинами типа Манлихер, заряжаемыми симметричной пачкой с тремя патронами (поэтому они назывались также «Манлихер — Бертье»). Устройство затвора и остальные детали оставались прежними. В связи с этим в разных источниках можно встретить различное название этого оружия — и Манлихер, и Бертье.
Винтовки и карабины этой системы составляли значительную часть стрелкового вооружения французской армии в первые годы Второй мировой войны.
Конструкция этого оружия была результатом длительной работы над улучшением винтовки Лебель обр. 1886 г. В середине Первой мировой войны в винтовках и карабинах Лебель начинают использоваться магазины, заряжаемые пачкой с пятью патронами. Особенностью магазинов является наличие крышки, закрывающей нижнее окно в походном положении и открывающей его во время стрельбы. Прицельные приспособления на винтовках Лебель довольно своеобразны. Мушка очень широкая, вверху с прорезью или небольшим выступом. Прицел ступенчатый. Его рамка (с прорезью на конце) может приподниматься перемещениями вдоль ее прицельного хомутика. Прицеливание при стрельбе на большую дальность производится при установленной вертикально прицельной рамке уже через другую прорезь, расположенную на подвижном хомутике. Третья прорезь для прицеливания по более близким целям — до 250 м — открывается при откидывании рамки вперед.
В 1927 г. винтовки и карабины Лебель подверглись незначительной модернизации. Так, был убран шомпол, а антабки сделаны на шарнирах.
Устаревший 8-мм фланцевый патрон, разработанный еще в 1886 г., препятствовал созданию новых образцов стрелкового оружия, особенно автоматического. Поэтому уже в 1929 г. к ручному пулемету Шательро вводится новый бесфланцевый патрон калибра 7,5 мм. В 1934 г. под этот патрон была сконструирована винтовка, получившая наименование Модель 07/15 M 34. Она была короче и легче прежних образцов и имела наполняемый из обоймы магазин с двухрядным расположением в нем пяти патронов. Однако устаревшая конструкция затвора и некоторые другие мелкие, но многочисленные недостатки, унаследованные от прежних винтовок, способствовали тому, что эта модель недолго состояла на вооружении. В то же время она характеризовалась неплохими баллистическими качествами по сравнению с другими типами винтовок этого ряда. И в этом частичная заслуга принадлежит патрону нового образца.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:11), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:30

8-мм винтовка Лебель 1916 г.

После первой мировой войны французская армия располагала большими запасами винтовок Лебель, разработанных на основе многозарядной винтовки системы Кропачека. Винтовка Лебель была принята на вооружение в 1886 году и послужила основой для создания многочисленных модификаций (М1886/93, М1907, М1907/15 и М1907/15М16), направленных на поддержание тактико-технических характеристик винтовки на уровне лучших мировых образцов.
Винтовка Лебель обр. 1916 г. (М1907/15М16) являлась одним из основных образцов, состоявшим на вооружении французской пехоты в период времени между первой и второй мировыми войнами.
По своей конструкции винтовка Лебель относится к магазинным винтовкам со скользящим затвором с поворотом при запирании. Она состоит из ствола со ствольной коробкой, затвора, спускового механизма, магазина, штыка и ложа.
Запирание канала ствола осуществляется поворотом боевой личинки, на которой расположены боевые упоры. Боевая личинка присоединена к передней части стебля затвора. В стебле затвора расположен ударный механизм ударникового типа.
Винтовка имеет спусковой механизм с предупреждением. Питание патронами при стрельбе производится из серединного пачечного магазина. Обойма вместе с пятью патронами (пачка) вставляется в него сверху. В магазине обойма удерживается с помощью защелки.
Стрельба ведется с помощью рамочного прицела, рамка которого может приподниматься перемещениями вдоль нее прицельного хомутика. Мушка имеет трапециевидную форму и снабжена прорезью. Прицельные приспособления обеспечивают прицельную стрельбу на максимальную дальность до 2400 м.
Для ведения рукопашного боя винтовка снабжалась длинным четырехгранным игольчатым штыком, который в походе переносился в ножнах на поясе стрелка.
Кроме винтовки Лебель обр. 1916 г. во французской армии использовался и созданный на ее базе карабин, который по конструкции не отличался от винтовки.
В 1934 году в связи с принятием на вооружение французской армии нового бесфланцевого патрона калибром 7,5 мм на базе общей конструктивной схемы винтовки Лебель была создана новая винтовка обр. 1907/15М34 с магазином по типу винтовки Маузера, вмещающим пять патронов.
Хотя эта винтовка имела меньший вес и длину и была удобнее в использовании, она не получила широкого распространения, так как конструкция затвора и других механизмов уже не отвечала требованиям времени. К тому же в 1936 году под 7,5-мм патрон была разработана винтовка новой конструкции, получившая обозначение MAS 1936 и ставшая стандартным оружием французской пехоты.
Винтовки Лебель, так же как и примерно аналогичные им винтовки Бертье в годы второй мировой войны использовались в основном французскими колониальными войсками. В 1940 году ими были вооружены также некоторые резервные пехотные дивизии французской армии.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:12), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:31

9-мм карабин Revelli-Beretta(Ревелли-Беретта) 1918 г.

Наряду с новыми образцами оружия в армейских частях и полицейских формированиях Италии в годы второй мировой войны использовались и самозарядные карабины, разработанные под 9-мм пистолетный патрон еще во время первой мировой войны.
Карабин состоит из ствола с неотъемным штыком и со ствольной коробкой, затыльника с возвратно-боевой пружиной, затвора, ударника, магазина, ложи, спускового и ударного механизмов и прицельных приспособлений.
Автоматика самозарядного карабина работает на принципе отдачи полусвободного затвора. Для некоторого замедления отхода затвора назад при отпирании канала ствола во время выстрела производится его поворот на небольшой угол вокруг продольной оси. Поворот обеспечивается посредством взаимодействия наклонных плоскостей на основании рукоятки затвора и на ствольной коробке.
Спусковой механизм карабина, рассчитан на ведение только одиночного огня, он работает на принципе саморасцепления спускового крючка от спускового рычага. Ударный механизм ударникового типа.
Питание патронами производится из отъемного коробчатого магазина емкостью 25 патронов. Магазин вставляется в приемную горловину ствольной коробки сверху и удерживается защелкой. Вследствие того, что такое расположение магазина существенно ограничивало угол обзора стрелком поля боя, выпускался также вариант карабина, в котором магазин вставлялся снизу.
Для ведения штыкового боя карабин имеет откидывающийся игольчатый штык, который шарнирно закреплен в передней части ствола.
Кроме 9-мм самозарядного карабина Ревелли-Беретта, стрельба из которого велась только одиночными выстрелами, был разработан и выпускался 9-мм внешне ничем не отличающийся от карабина пистолет-пулемет Ревелли-Беретта из которого можно было вести только непрерывный огонь.
Как самозарядный карабин, так и пистолет-пулемет имеют прицельную дальность 200 м. Стрельба ведется с помощью постоянного стоечного прицела.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:20), всего редактировалось 2 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:31

7,92-мм винтовка ZH-29 (ЗХ-29)Холек 1929 г.

Перед второй мировой войной одной из немногих стран мира, в которых широким фронтом велись работы по созданию самозарядных винтовок, была Чехословакия, оружейные заводы которой были в большой степени ориентированы на экспорт оружия. В 1929 году свой вариант самозарядной винтовки под 7,92-мм винтовочный патрон Маузера представил конструктор оружейного завода в г. Брно Эммануель Холек. Винтовка была признана лучшей по результатам проводившихся в 1929 г. в США сравнительных испытаниях, однако, на вооружение армии США принята не была прежде всего из-за необходимости переделки ее под американский 7,62-мм винтовочный патрон. Винтовка поставлялась небольшими партиями на экспорт в Румынию, Турцию, Грецию, Китай и другие страны. Армия Чехословакии заказала лишь небольшое количество таких винтовок, что, впрочем, неудивительно, если учесть, что на состоящую из 200 тыс. человек чехословацкую армию было заготовлено 1,2 млн. винтовок системы Маузера и более 62 тыс. пулеметов различных систем. После оккупации Чехословакии Германией запасы вооружения, включая и винтовки ZH-29 и их улучшенные модификации ZH-32 и ZH-36 поступили на вооружение вермахта.
Механизмы автоматики самозарядной винтовки ZH-29 работают за счет использования энергии части пороховых газов, отводимых через поперечное отверстие в стенке ствола. Для регулировки количества отводимых газов в зависимости от условий стрельбы в газовую камору вставлен газовый регулятор.
В винтовке реализован оригинальный принцип запирания, основанный на боковом перекосе затвора с упором его задней поверхности в опорную поверхность специального вкладыша в ствольной коробке.
Ударный и спусковой механизмы собраны в спусковой коробке. Ударный механизм куркового типа. Спусковой механизм рассчитан на ведение огня одиночными выстрелами. Винтовка имеет предохранитель флажкового типа, блокирование спускового крючка происходит при переднем положении флажка.
Для улучшения условий охлаждения ствола во время стрельбы в конструкцию винтовки введена специальная деталь – изготовленный из алюминия ребристый радиатор.
Стрельба из винтовки ведется 7,92-мм винтовочными патронами Маузера. Питание патронами осуществляется из отъемных коробчатых магазинов емкостью 5 и 10 патронов. Заполнение магазинов возможно и сверху при открытом затворе. При этом обойма с патронами вставляется сверху в специальные пазы ствольной коробки. После израсходования всех патронов, имевшихся в магазине, затвор остается открытым.
Секторный прицел винтовки обеспечивает прицельную стрельбу на дальность до 1400 м. Его особенностью является наличие подвижной гривки прицельной планки. При проверке прицельной линии и введении боковых поправок гривка может перемещаться в обе стороны с помощью микрометрического винта.
Для ведения рукопашного боя винтовка ZH-29 комплектовалась отъемными клинковыми штыками.
В ходе второй мировой войны некоторое количество винтовок ZH-29 использовалось немецкими войсками. Существенное влияние на ход боевых действий они не оказали, однако заложенные в них конструктивные решения использовались оружейниками других стран при создании образцов стрелкового оружия. В частности, ударный и спусковой механизмы германского МР-43 имеют много общего с механизмами ZH-29.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:25), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:32

7,62-мм винтовка обр. 1936 года АВС-36 Симонов 1936 г.

В русской армии, а затем и в Красной Армии был накоплен определенный положительный опыт боевого использования 6,5-мм автоматических винтовок (автоматов) системы Федорова. Однако в связи с тем, что эта винтовка была разработана под 6,5-мм японский патрон, в конце 20-х годов было решено создать автоматическую винтовку под стандартный 7,62-мм винтовочный патрон. В результате проводившихся последовательно трех конкурсов на создание такой винтовки лучшей была признана 7,62-мм автоматическая винтовка системы Симонова обр. 1936 г. (АВС-36) , которая была принята на вооружение Красной Армии.
Автоматика винтовки АВС-36 работает за счет использования энергии пороховых газов, отводимых из канала ствола при выстреле. Реализованная в винтовке конструкция запирания ствола дала возможность за счет оптимального распределения нагрузок в запирающем узле снизить вес затвора и всей винтовки. Огонь из винтовки может вестись как одиночными выстрелами, так и очередями. Соответствующий переводчик огня флажкового типа смонтирован в задней части спусковой скобы. Винтовка также снабжена предохранителем от случайных выстрелов и дульным тормозом, поглощающим значительную часть энергии отдачи. Для питания винтовки патронами во время стрельбы предусмотрен отъемный коробчатый магазин емкостью 15 патронов. Винтовка комплектовалась клинковым штыком, который при автоматической стрельбе мог использоваться в качестве дополнительной опоры, для чего штык поворачивался на угол 90 градусов по отношению к оси ствола.
Хотя установленный на винтовке прицел секторного типа допускал ведение прицельного огня на дальность до 1500 м, при автоматической стрельбе прицельная дальность снижалась в несколько раз, что наряду с высоким расходом боеприпасов стало причиной того, что, как вспоминал тогдашний нарком вооружений Б.Л. Ванников, Сталин потребовал создать самозарядную винтовку, ведение автоматического огня из которой было бы исключено, ибо, как он говорил, в условиях боя нервозное состояние стрелков толкает их на бесцельную непрерывную стрельбу, нерациональное расходование большого количества патронов.
Вследствие такого решения винтовка АВС-36 была заменена в производстве самозарядной винтовкой системы Токарева СВТ-38. Всего до 1940 года было изготовлено 65800 винтовок АВС-36, значительная часть из которых успешно использовалась в войне с Финляндией в 1939–1940 гг.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:28), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:32

7,62-мм винтовка M1941 Johnson (М1941 Джонсон) Джонсон1936 г.

Мелвин Мэйнард Джонсон начал разработку самозарядной винтовки еще в 1934 г. Опытный образец был изготовлен к началу 1936 г., и Джонсон запатентовал некоторые нетипичные для стрелкового оружия разработки. В августе 1936 г. готовый экземпляр оружия был подвергнут испытаниям, в результате которых даны некоторые рекомендации по усовершенствованию винтовки. Наиболее существенным являлось предложение разработать неотъемный магазин емкостью 10 патронов. В конце концов винтовка стала соответствовать предъявляемым техническим требованиям, что позволило рекомендовать ее к серийному производству. В связи с принятием на вооружение армии США самозарядной винтовки Гаранд новое оружие не имело шансов получить массовое признание, в результате чего фирма «Джонсон» была вынуждена проводить оживленную рекламную компанию. Ситуация резко изменилась с началом Второй мировой войны.
Оружие Джонсона представляло собой самозарядную винтовку, работающую по принципу использования отдачи при коротком ходе ствола. Ствол калибра 7,62 мм имел четыре правосторонних нареза. Запирание канала ствола достигалось сцеплением с навинченным на ствол казенником восьми боевых выступов вращающейся личинки затвора. Винтовка могла стрелять только одиночным огнем. Заряжалась из неотъемного магазина барабанного типа емкостью 10 патронов.
Первым успехом Джонсона было заключение контракта на поставку винтовок голландскому эмиграционному правительству для подразделений в Индонезии. Соглашение было подписано между маем и сентябрем 1940 г., но оружие было доставлено на место назначения только в начале 1942 г. Это было вызвано необходимостью первоочередных поставок для морской пехоты США, которая не могла получить достаточного количества винтовок Гаранд и заказала 20 тыс. шт. винтовок Джонсон. Этот контракт был реализован до конца 1943 г. Некоторое количество винтовок было поставлено также в Чили.
Оценивая винтовку Джонсон в целом необходимо сказать, что она оказалась менее надежной и более подверженной поломкам, чем винтовка Гаранд. При этом их прицельная дальность и кучность стрельбы были примерно одинаковыми, а винтовка Джонсон имела даже некоторые преимущества. Так, ее производство было менее трудоемким и более дешевым, а конструкция винтовки позволяла без затруднений разбирать ее на две части.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:30), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:33

7,5-мм винтовка MAS (MAC) 1936 г.

В целях совершенствования оружия пехоты во Франции с начала 20-х годов велась разработка нового ручного пулемета и патрона к нему. От старого 8-мм патрона, под который было сконструировано практически все оружие французской пехоты, пришлось отказаться, так как его снабженная фланцем гильза затрудняла создание достаточно простого и подвижного механизма автоматики. Новый 7,5х54-мм патрон с гильзой без фланца был принят на вооружение в 1924 году под обозначением М1924. Через пять лет появилась его модификация М1929 с уменьшенной на 4 мм длиной гильзы. Под этот патрон и была разработана последняя магазинная винтовка, принятая на вооружение французской армии – MAS 1936.
Винтовка имеет скользящий затвор с поворотом при запирании. В задней части стебля затвора симметрично расположены боевые упоры. В затворе смонтирован также ударный механизм ударникового типа.
Особенностью конструкции винтовки является отсутствие предохранителя, которое отчасти компенсируется использованием спускового механизма с предупреждением, расположенного в ствольной коробке.
Питание патронами производится из коробчатого магазина емкостью пять патронов, встроенного в ложу винтовки. Заполнение магазина патронами производится с помощью обойм, патроны в магазине располагаются в два ряда в шахматном порядке. При необходимости магазин может быть снят.
Винтовка снабжена секторным прицелом, при этом сектор расположен на стойке, а деления и хомутик находятся на колодке, которая выполнена как одно целое со ствольной коробкой.
Четырехгранный игольчатый штык винтовки в походном положении вставляется острием в сторону приклада в трубку, расположенную в цевье ложи. Для приведения штыка в боевое положение он вынимался из трубки и затем вновь вставлялся в нее, но уже острием вперед. Для фиксации штыка использовалась пружинная защелка.
Стандартный вариант винтовки снабжен изготовленной из орехового дерева ложей, состоящей из цевья, приклада и ствольной накладки, кроме того, для использования в воздушно-десантных и горно-стрелковых войсках была разработана модификация MAS 1936CR39 с меньшей длиной и весом, а также со складным алюминиевым прикладом.
Для обучения пехотинцев стрельбе был разработан учебный вариант винтовки, который кроме меньшего калибра (5,6 мм) ничем от стандартной винтовки не отличался.
Серийное изготовление винтовки MAS 1936 было начато в марте 1938 года с темпом производства примерно 35 штук в час. К началу боевых действий в мае 1940 г. было выпущено более 250000 винтовок MAS 1936, что позволило вооружить ими значительную часть регулярной пехоты французской армии. Производство винтовок MAS 1936 продолжалось и после подписания французами перемирия в Компьене и в послевоенное время. Общее число произведенных винтовок этого типа оценивается примерно в миллион штук.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:32), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:33

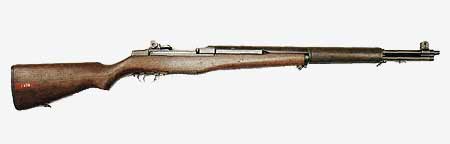

7,62-мм винтовка М1 Garand (М1 Гаранд)Гаранд 1936 г.

Как и во многих ведущих странах мира, американские конструкторы экспериментировали с автоматическими и самозарядными винтовками еще со времен первой мировой войны. Наибольшего успеха удалось добиться Д. Гаранду, чья 7,62-мм самозарядная винтовка была в 1936 году принята на вооружение американской армии под обозначением M1 в качестве стандартного оружия пехоты В основу работы механизмов автоматики винтовки был положен достаточно отработанный к тому времени принцип отвода пороховых газов через боковое отверстие в стенке ствола. Винтовка состоит из следующих основных частей и механизмов: ствола со ствольной коробкой, газовой каморы, ложи со ствольной накладкой, ударного, подающего и спускового механизмов и прицельных приспособлений.
Запирание затвора осуществляется его поворотом по часовой стрелке по кулачковым пазам в затворной раме.
Винтовка имеет ударный механизм куркового типа. Спусковой механизм смонтирован вместе с ударным механизмом на предохранительной скобе и обеспечивает ведение только одиночного огня.
Питание патронами производится из обоймы, которая вставляется сверху в магазин и удерживается с помощью защелки. После израсходования всех патронов обойма автоматически выбрасывается вверх. Емкость обоймы составляет 8 патронов.
Для предотвращения случайных выстрелов внизу предохранительной скобы установлен предохранитель флажкового типа. Во включенном положении он запирает курок и спусковой крючок.
Винтовка имеет штык клинкового типа, который примыкается к дульной части ствола.
В качестве прицельных приспособлений используются мушка и регулируемый в двух плоскостях прицел. Наибольшая дальность прицельной стрельбы составляет 1097 м (1200 ярдов), однако наиболее эффективен огонь на дальность до 600 м.
Серийный выпуск винтовок M1 был организован в 1936 году, однако темпы производства были явно недостаточны. До конца 1938 г. в части американской армии было поставлено только 7500 винтовок M1, в 1940 году — еще 50000. Это привело к тому, что в начале второй мировой войны значительная часть американской пехоты была вооружена магазинными винтовками «Спрингфилд». В ходе войны производство винтовок было развернуто в значительных масштабах и до 1945 года было выпущено более 4,2 миллиона винтовок как в стандартном исполнении M1, так и в виде снайперских винтовок M1-С и M1-D (с оптическим прицелом, пламегасителем и кожаной накладкой для щеки на прикладе). Имелся также вариант винтовки, приспособленной для стрельбы ружейными гранатами.
При оценке характеристик винтовки специалисты отмечают се относительно большой вес, однако в качестве положительных моментов подчеркивают высокую точность стрельбы, малую силу отдачи и достаточно высокую эксплуатационную надежность.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:35), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:34

7,62-мм винтовка обр. 1938 года СВТ-38 Токарев 1938 г.

Винтовка разработана Ф.В. Токаревым в соответствии со стремлением военного командования и высшего политического руководства страны иметь на вооружении Красной Армии вместо автоматической винтовки АВС-36 самозарядную винтовку, которая позволила бы рационально расходовать патроны и обеспечивала большую прицельную дальность огня. На проводившихся весной и осенью 1938 года конкурсных испытаниях винтовка Токарева была признана лучшей и принята на вооружение Красной Армии под названием «7,62-мм самозарядная винтовка системы Токарева обр. 1938 г. — СВТ-38».
Как и у АВС-36, работа автоматики винтовки СВТ-38 основана на использовании принципа отвода пороховых газов через отверстие в боковой стенке ствола и действия их на газовый шток. Запирание канала ствола винтовки производится скользящим затвором за счет его перекоса вниз. Ударно-спусковой механизм рассчитан на ведение одиночного огня. При этом он выполнен в виде отдельного съемного узла, что существенно облегчило сборку и чистку оружия.
Для повышения меткости в конструкции винтовки СВТ-38 использован ударный механизм куркового типа. Повышению меткости способствует также использование дульного тормоза.
Для питания винтовки патронами используется отъемный коробчатый магазин, рассчитанный на 10 патронов, располагающихся в шахматном порядке. Наполнение магазина может быть произведено без отъема его из обоймы, вставляемой в пазы крышки коробки сверху.
Винтовка снабжена относительно длинным отъемным клинковым штыком.
Массовое производство винтовок СВТ-38 было начато во второй половине 1939 года на Тульском оружейном заводе, а с начала 1940 года — на Ижевском оружейном заводе. Первые партии винтовок были направлены в части Красной Армии, задействованные в советско-финской войне 1939–1940 гг. В экстремальных условиях этой «зимней» войны, когда боевые действия велись на пересеченной лесистой местности с высотой снежного покрова 1,5–2,0 метра и при температуре воздуха около -40° С, выявились такие недостатки винтовки, как громоздкость, большой вес, неудобство газорегулировки, чувствительность к загрязнению и к низкой температуре.
Для устранения этих недостатков винтовка была модернизирована, и уже с 1 июня 1940 г. начался выпуск ее модернизированного варианта СВТ-40.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:38), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:34

7,35-мм винтовка Carcano (Каркано)Каркано 1938 г.

Разработка винтовки была начата в 1937 году под новый винтовочный патрон калибром 7,35 мм. В этом патроне использована слегка модифицированная гильза патрона калибром 6,5 мм, пуля же нового патрона сконструирована заново по образцу английского 7,71-мм винтовочного патрона и состоит из стальной, плакированной мельхиором оболочки и сердечника, носовая часть которого выполнена из алюминия, а остальная — из свинца. Хотя пуля нового патрона не развивала начальную скорость 820 м/сек, требовавшуюся техническими условиями на ее разработку, она обладала повышенным поражающим действием вследствие того, что при попадании в цель она быстро теряла стабильность полета.
Винтовка обр. 1938 г. представляет собой классическую многозарядную винтовку с магазином системы Манлихера и продольно-скользящим затвором с поворотом при запирании. Для винтовки был разработан ружейный гранатомет, мортирка которого монтировалась с левой стороны ложи. Большинство винтовок имело неотъемный откидной клинковый штык. По своим размерам винтовка является скорее карабином, однако именовалась «единой» винтовкой, которой планировалось перевооружить все части итальянской армии. Но этим планам не суждено было сбыться, так как для их реализации у Италии не было ни достаточных производственных мощностей, ни времени — через год после начала производства винтовки 10 июня 1940 г. Италия вступила во вторую мировую войну на стороне Германии.
В результате запоздалого введения новой винтовки в частях итальянской армии использовались винтовки двух калибров — 6,5 и 7,35 мм, что затрудняло снабжение войск боеприпасами. Кроме того, выпуск новых боеприпасов отставал от потребностей действующей армии.
Для выхода из создавшегося положения значительная часть винтовок образца 1938 г. была передана техническим войскам, редко использующим винтовки. Некоторое количество винтовок было переделано под старый патрон. После капитуляции Италии уже под германским надзором на итальянских предприятиях производилась переделка винтовок образца 1938 г. под 7,92-мм патрон Маузера. Имеются также сведения о выпуске новых винтовок этого образца под патрон калибра 7,92 мм. Эти итальянские винтовки использовались прежде всего в тыловых частях вермахта, им же были вооружены некоторые германские части, действовавшие на территории Италии.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:40), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:35

6,5-мм винтовка обр. 38 Арисака 1905 г.

Винтовка «Арисака» обр. 38 была разработана на основе опыта русско-японской войны 1904/1905 гг. и принята на вооружение в 1905 году. Ее конструкция представляет собой модификацию использовавшейся ранее винтовки «Арисака» обр. 30 (1897 г.) под новый 6,5-мм патрон М 38 с остроконечной пулей. В соответствии с этим изменениям подверглись прежде всего ствол, затвор, магазинная коробка и прицельные приспособления.
Как и предыдущий образец, винтовка обр. 38 относится к магазинным винтовкам со скользящим затвором с поворотом при запирании. Усовершенствованный затвор винтовки состоит всего из пяти деталей (стебель затвора, ударник, соединительная муфта, боевая пружина и выбрасыватель).
Винтовка снабжена ударным механизмом ударникового типа. Спусковой механизм — с предупреждением и предохранением от преждевременных выстрелов» и самооткрывания.
Питание патронами производится из встроенной магазинной коробки вертикального типа емкостью 5 патронов. Патроны в магазинной коробке располагаются в шахматном порядке. заполнение ее производится из обоймы.
Винтовка имеет рамочный прицел, обеспечивающий прицельную стрельбу на дальность до 2400 м.
Для ведения штыкового боя к винтовке примыкался клинковый штык, который в походном положении вкладывался в ножны и подвешивался к поясу стрелка.
На базе винтовки обр. 38 был разработан карабин обр. 44 (1911 г.), которым вооружались солдаты кавалерийских и ар тиллерийских частей. От винтовки карабин отличается в основном меньшей на 300 мм длиной ствола.
В годы первой мировой войны большое количество винтовок «Арисака» обр. 38 и патронов к ним было поставлено России и использовалось русскими войсками на северном участке русско-германского фронта. В середине 20-х годов в СССР на базе японского 6,5-мм патрона было разработано несколько образцов автоматического оружия, однако они не были приняты на вооружение Красной Армии по целому ряду причин, в том числе и из-за малой мощности патрона.
В недостатках своего стандартного патрона убедились и японские военные, когда в июле 1937 года японские войска вторглись в Китай. Для исправления создавшегося положения винтовка «Арисака» была переделана под патрон М92 (7,7х58 мм), разработанный в Японии в 1932 году для ручных и станковых пулеметов. Однако новых винтовок до начала второй мировой войны было выпущено недостаточно, так что большая часть японской пехоты сохранила на вооружении винтовки обр. 38.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:42), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:35

8-мм винтовка Krag-Jørgensen(Краг–Йоргенсен) Краг–Йоргенсен 1940 г.

В качестве длинноствольного стрелкового оружия в армии Дании в 1940 г. использовались винтовки и карабины конструкции полковника Оле Крага и Эрика Йоргенсена. Первая версия этого оружия была представлена еще в 1880 г. Возможно, именно это и объясняет оригинальный и нетипичный для более поздних образцов магазинных винтовок способ заряжания.
Магазин, наполняемый без обоймы, расположен горизонтально. Подаватель смонтирован на крышке магазина, открываемой для заряжания винтовки (при открывании крышки он автоматически к ней прижимается и не пружинит), поэтому ни он, ни отсекающее устройство не препятствуют наполнению магазина, которое сводится к элементарному высыпанию пяти патронов в пустую коробку. И все-таки наполнение магазина патронами таким образом значительно более длительно и не так удобно, как у других винтовок — при помощи пачек или обойм.
Ствол винтовки Краг–Йоргенсен заключен в металлическую трубку, как и у винтовок Маузера 1888 и 1889 гг. выпуска.
Винтовка Краг–Йоргенсен, уступая по конструкции ряду других винтовок, появившихся в конце XIX в., все же не была заменена другим, более совершенным образцом, а только подверглась некоторым незначительным модификациям. На базе этой конструкции были разработаны винтовки Краг–Йоргенсен, состоявшие на вооружении армий США и Норвегии. Такое же устройство, как и у винтовки, имел артиллерийский карабин Краг–Йоргенсен, а кавалерийская винтовка вместо металлического кожуха ствола была оборудована деревянной ствольной накладкой. Таким же образом была устроена и снайперская винтовка M 1928.
В 1940 г. на вооружении пехоты норвежской армии состояли несколько модернизированные винтовки и карабины конструкции О. Крага и Э. Йоргенсена обр. 1889 г., получившие название Образец 1894 г. По сравнению с датской базовой моделью норвежская версия претерпела достаточно существенную конструктивную модернизацию. Так, самым главным являлось изменение калибра с 8 до 6,5 мм и использование соответствующего патрона. Обладая тем же принципиальным устройством, что и датская винтовка, норвежская была более совершенна: имела модернизированный затвор, улучшенный вариант магазина (удобнее открывалась и закрывалась крышка, поворачиваясь не на вертикальной, а на горизонтальной оси), прицел секторный вместо рамочного, ствол без кожуха, шейку ложи пистолетовидной формы. Аналогичного устройства была и целая серия карабинов Краг–Йоргенсен норвежской версии.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:44), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:35

7,62 мм винтовка АВТ-40 Токарев 1940 г.

Базой для создания винтовки АВТ послужила СВТ-40, которая отличалась конструкцией спускового механизма, допускавшего ведение огня как одиночными выстрелами, так и очередями. Создание и производство этой винтовки было обусловлено нехваткой в первые месяцы войны пулеметов. Винтовки АВТ-40 изготавливались в большом количестве в 1940-1942 гг. (в эти года было изготовлено 1296000 винтовок), в последующем их выпуск был сокращен в пользу более простых и дешевых 7,62-мм винтовок обр. 1891/1930 г.г. Необходимость такой винтовки объяснялось недостаточным количеством пистолет-пулеметов и ручных пулеметов. Использование АВТ-40 выявило недостаточную надежность деталей — к примеру, недостаточная прочность ствольной коробки. Также часто отмечались задержки и осечки.
Бои начального периода Великой Отечественной войны показала, что винтовка АВТ-40, несмотря на свои многочисленные достоинства, значительно уступает своей предшественнице, винтовке образца 1891/30 гг.. Калибр 7,62-мм по основному показателю для этого вида оружия — кучности стрельбы.
Наряду с этим, на дальностях свыше 200 м АВТ-40 существенно уступала по меткости боя винтовке образца 1891/30 гг.; мощное дульное пламя, возникающее при выстреле, демаскировало (это было обусловлено тем, что АВТ имела ствол короче на 100 мм, чем винтовка Мосина); возникали задержки при стрельбе. Не была предусматрена возможность ведения интенсивной стрельбы очередями и поэтому прочность деталей и жёсткость ствола были недостаточны. Поэтому в 1943 году — в связи с насыщением стрелковых подразделений ручными пулемётами и пистолетами-пулемётами — ведение автоматического огня из винтовок АВТ-40 было запрещено.
Несмотря на это сконструированная Токаревым система предохранителя — одна из наилучших, когда-либо применявшихся в боевых винтовках. Это простой рычажок, поворачивающийся на 90 и размещённый сзади спускового крючка. У АВТ-40 поворот влево или вправо обеспечивает выбор ведения автоматического или одиночного огня.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:46), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:36

7,92-мм самозарядная винтовка G-41 (W) Г-41 (В) Вальтер 1941 г.

В конце 1941 года в пехотные подразделения вермахта на войсковые испытания поступили самозарядные винтовки системы Вальтера G-41 (W) и Маузера G-41 (M). Их появление явилось своеобразной реакцией на выявившийся после нападения Германии на СССР факт наличия на вооружении Красной Армии более чем полутора миллионов автоматических и самозарядных винтовок АВС-36, СВТ-38 и СВТ-40. По результатам испытаний лучшей была признана винтовка Вальтера, которая была принята на вооружение вермахта под обозначением G-41 (W).
Действие автоматики самозарядной винтовки Вальтера (также как и винтовки Маузера) основано на использовании энергии части пороховых газов, отводимых из канала ствола посредством неподвижного надульника, являющегося наряду с цилиндром, толкателем и поршнем частью газоотводного устройства. Пороховые газы через овальные каналы надульника проходят в цилиндр и действуют на поршень. Поршень отталкивает назад толкатель, который в свою очередь отбрасывает назад стебель затвора (и сжимает при этом возвратную пружину, под действием которой происходит обратное движение толкателя и поршня).
Запирание затвора производится боевыми упорами, расположенными симметрично в затворе. Боевые упоры разводятся и сводятся при запирании и отпирании клином, который также находится в затворе и приводится в движение стеблем затвора.
Винтовка имеет ударный механизм куркового типа, ее спусковой механизм допускает ведение огня только одиночными выстрелами.
Для предотвращения случайных выстрелов винтовка имеет флажковый предохранитель, смонтированный сзади ствольной коробки. Включение предохранителя осуществляется поворотом флажка вправо, при этом блокируется спусковой крючок.
Для стрельбы из самозарядной винтовки G-41 (W) используются те же боеприпасы, что и для магазинной винтовки образца 1898 г. Питание патронами осуществляется из неотъемного магазина емкостью 10 патронов, заполняемого с помощью обойм. После израсходования всех патронов, имевшихся в магазине, затвор остается в заднем положении, что сигнализирует о необходимости наполнить магазин.
Простой секторный прицел винтовки рассчитан на ведение прицельного огня на дальность до 1200 м. Для ведения штыкового боя винтовка комплектуется штыком клинкового типа, который в походном положении находится в чехле на поясном ремне стрелка.
Несмотря на принятие винтовки G-41 (W) на вооружение, она выпускалась лишь малой партией, так как из фронтовых частей поступали нарекания на ее большой вес, низкую надежность и чувствительность к загрязнению. Устранение этих недостатков привело к созданию в 1943 году модернизированной винтовки G-43 (W), которая была выпущена в количестве нескольких сотен тысяч экземпляров. До начала ее поставок части вермахта широко использовали трофейные советские винтовки СВТ-40, получившие немецкое обозначение 453 ®.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:49), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:36

7,62-мм карабин М1 Winchester (М1 Винчестер) 1940 г.

Карабин M1 разработан фирмой «Винчестер» в 1940 году в рамках конкурса, объявленного армией США на разработку карабина, предназначенного для вооружения рядовых всех, кроме пехотных, подразделений армии США. Условиями конкурса предусматривалось создание самозарядного карабина весом не более 2,5 кг с дальностью эффективной стрельбы патронами .30US Carabine 274.32 м (300 ярдов).
Карабин фирмы «Винчестер» был признан лучшим и поступил на вооружение армии США под обозначением M1.
Карабин работает на принципе отвода пороховых газов через боковое отверстие в стенке ствола (с коротким ходом поршня). Его основными частями и механизмами являются: ствол с газовой каморой, ствольная коробка, возвратная пружина, запирающий, спусковой и ударный механизмы, ложа и прицельные устройства.
Запирание затвора производится запирающим механизмом, состоящим из собственно затвора и затворной рамы. Спусковой механизм, собранный вместе с ударным механизмом на спусковой коробке, рассчитан на ведение только одиночного огня.
В сентябре 1944 г. на вооружение была принята модификация карабина М2, снабженная спусковым механизмом, допускающим ведение огня и очередями. В отличие от магазина карабина M1, вмещающего 15 патронов, магазин модификации М2 имеет емкость 30 патронов.
Для стрельбы из карабинов используются так называемые «промежуточные» патроны — 30М1 (.30US Carabine), разработанные фирмой «Винчестер» на базе патрона .32SL для охотничьих карабинов. Пуля этого патрона весит 7,15 г и состоит из стальной плакированной томпаком оболочки и свинцового сердечника.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:51), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:37

7,92-мм винтовка FG-42 (ФГ-42) Штанге 1942 г.

Винтовка состояла на вооружении парашютно-десантных войск и сочетала в себе боевые качества автоматической винтовки и ручного пулемета. Разработка винтовки была начата конструктором фирмы «Рейнметалл» Луисом Штанге уже в ходе второй мировой войны, когда после проведенных вермахтом широкомасштабных воздушно-десантных операций выяснилось, что состоявшие на вооружении парашютистов пистолеты-пулеметы МР-38 и карабины 98 к и 33/40 не в полной мере отвечают требованиям парашютно-десантных войск. Испытания винтовок проводилось в 1942 году и в том же году она была принята на вооружение под названием «Fallschirmjagergewehr-42» – винтовка для парашютно-десантных войск, модель 1942 г. (FG-42). После выпуска относительно небольшого количества этих винтовок и использования их в боевых условиях в конструкцию винтовки были внесены изменения, направленные на повышение ее прочности и устойчивости при автоматической стрельбе. Был несколько изменен дизайн винтовки и упрощена технология ее изготовления. Принятый на вооружение в 1944 году модернизированный вариант винтовки получил название FG-42: модель 2, а выпускавшийся ранее вариант – модель 1.
Винтовки обеих моделей имеют в принципе одинаковую конструкцию, их автоматика работает за счет отвода пороховых газов через поперечное отверстие в стенке ствола.
Запирание канала ствола производится поворотом затвора. Поворот происходит в результате взаимодействия криволинейного паза на затворе и скошенных плоскостей на стойке затворной рамы при движении последней. Боевые упоры расположены симметрично в передней части затвора.
Ударный механизм ударникового типа. Ударник соединен со стойкой затворной рамы и разбивает капсюль за счет энергии возвратной и боевой пружин.
Спусковой механизм позволяет вести одиночный и автоматический огонь. Он состоит из спускового крючка, спускового рычага с разобщителем, пружины спускового рычага с направляющим стержнем, вкладыша спускового рычага и переводчика огня.
Ведение одиночного и автоматического огня обеспечивается наличием разобщителя, который соединен со спусковым рычагом. Головка разобщителя, взаимодействуя со скосом затворной рамы, может поворачиваться вправо и влево, вследствие чего происходит срыв разобщителя со спускового крючка.
Винтовка снабжена переводчиком огня флажкового типа. Если флажок находится в положении «Е», то огонь из винтовки ведется отдельными выстрелами, при повороте флажка в положение «D» обеспечивается автоматический огонь.
Расположенный сзади спусковой коробки предохранитель флажкового типа также имеет два положения: «S» (предохранитель включен) и «F» (предохранитель выключен). Винтовки первой модели имели предохранитель, совмещенный с переводчиком огня. При этом последний имел три положения: «Е» (одиночный огонь), «D» (автоматический огонь) и «S» (предохранитель включен).
Винтовка сконструирована под стандартный 7,92-мм винтовочный патрон Маузера. Питание патронами при стрельбе осуществляется из приставного коробчатого магазина, в котором патроны располагаются в два ряда в шахматном порядке. Использовались магазины двух типов: М10–42 емкостью 10 патронов и М20–42 емкостью 20 патронов. Винтовка может быть приспособлена также для стрельбы ружейными гранатами. Для повышения устойчивости при стрельбе под стволом закреплена складывающаяся двуногая сошка.
Прицельные приспособления винтовки рассчитаны на ведение огня на дальность до 1200 м, для ведения ближнего боя винтовка снабжена неотъемным игольчатым штыком, который в походном положении откидывается назад и располагается параллельно стволу.
Винтовка выпускалась фирмой «Кригхоф» до конца войны. Вследствие относительно высокой стоимости и технологической сложности всего было выпущено по разным оценкам от 7 до 12 тыс. винтовок FG-42 обеих моделей.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:53), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:37

7,92-мм винтовка G-43 (W) Г-43 (В) Вальтер 1943 г.

При широком использовании самозарядных винтовок G-41 (W) во фронтовых частях вермахта в 1942–1943 гг. выявились их весьма существенные недостатки, к которым относились прежде всего слишком большой вес, частые задержки при стрельбе, вызванные даже легким загрязнением скользящих частей, низкая точность стрельбы и неудобство наполнения патронами неотъемного магазина. Для устранения этих недостатков была проведена модернизация винтовки, в ходе которой в ее конструкцию были внесены следующие изменения:

– вместо надульника для отвода пороховых газов, обеспечивающих работу автоматики, использована газовая камора без регулятора, размещенная в средней части ствола;
– за счет уменьшения длины винтовки на 23 мм ее вес уменьшен на 0,6 кг;
– вместо неотъемного магазина введен отъемный, присоединяемый снизу, при этом винтовку можно заряжать также и сверху с помощью обойм (для этого нужно отвести затвор назад);
– рукоятка заряжания перенесена на левую сторону;
– предусмотрена возможность установки кронштейна оптического прицела.

Модернизированная винтовка была принята на вооружение в 1943 г. под обозначением G-43 (W). Она обладала приемлемыми боевыми качествами и выпускались в больших количествах (несколько сотен тысяч экземпляров). Широко использовался также ее снайперский вариант с оптическим прицелом.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 03:57), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
WolF
ГлавноКомандующий
ГлавноКомандующий
avatar

Количество сообщений : 1681
Откуда : Russia
Ник в игре : 1WESTFRONT, xxxGaMexxx
Играю за : Вермахт
Очки : 13492
Дата регистрации : 2008-03-08

СообщениеТема: Re: Винтовки   Сб 22 Мар 2008, 08:38

11,43-мм бесшумный карабин De Lisle Commando (Де Лизл Коммандо) Де Лизл 1944 г.

Одним из лучших образцов «бесшумного» оружия периода Второй мировой считается британский «Де Лизл Коммандо Карбин» (De Lisle Commando Carbin — вспомним, что отряды английских «коммандос» начали формироваться уже в 1940 г.). Интересно, что разработан этот карабин был в инициативном порядке частным лицом. Уильям Годфрэй Де Лизл к началу Второй мировой работал в британском министерстве авиации. Еще в 16 лет увлекшись оружием, он вместе с друзьями разработал конструкцию глушителя для спортивной винтовки под 5.6-мм патрон .22 LR кольцевого воспламенения. С началом войны он вернулся к своей идее и предложил «бесшумное» 5,6-мм оружие на основе самозарядного карабина Браунинга.
Осознавая невысокое пробивное и убойное действие малокалиберного патрона на дальностях применения карабина, Де Лизл некоторое время экспериментировал с пистолетным 9-мм патроном «парабеллум», но лучший результат получился с американским патроном .45 АСР (11.43x23) — его пуля при массе 14.9 г имела начальную скорость 260 м/с (заметно ниже скорости звука) и поперечную нагрузку 14.5 г/см2. Это позволяло ей сохранять убойную силу на достаточно большой дальности. В результате появился 11.43-мм магазинный «Де Лизл Карбин», заинтересовавший британское УСО.
Конструкция «Де Лизл» представляла собой сочетание приклада, затвора и спускового механизма штатной магазинной винтовки «Ли Энфильд» Мк III, укороченного ствола пистолета-пулемета «Томпсон», магазина пистолета М1911 «Кольт» и оригинального глушителя Де Лизла. Поворотный затвор сцеплялся со ствольной коробкой двумя боевыми выступами, имел плоский насеченный курок и удобную, отклоненную книзу рукоятку, предохранитель монтировался на ствольной коробке. Ствол крепился в ствольной коробке резьбой. На передний выступ ствольной коробки также резьбой крепилась труба (кожух) интегрированного глушителя, продольная ось которой находилась ниже оси канала ствола. «Асимметричное» положение кожуха глушителя позволило «уложить» оружие в небольшие габариты и не поднимать излишне прицельные приспособления над прикладом.
Внутри глушитель разделялся на две части — в передней располагался сепаратор, задняя, окружающая ствол, образовывала единую расширительную камеру. Расширение пороховых газов производилось как бы в несколько ступеней. На дульную часть ствола навинчивалась муфта. Газы отводились из ствола через четыре ряда отверстий, выполненных по дну нарезов, сначала в пространство между стволом и муфтой, а оттуда в заднюю камеру глушителя. Перед дульным срезом ствола муфта образовывала раструб, способствовавший расширению большей части газов, как опережающих пулю, так и следующих за ней и не отведенных через отверстия в стенках ствола. Эти газы попадали в сепаратор, представлявший собой ряд разрезных медных шайб, надетых на два продольных стержня и образующих ряд камер. Разрезы шайб были выполнены вверху, причем края разреза отгибались в разные стороны. Это не только открывало путь пуле, но и способствовало «закручиванию» газов, их торможению и отводу к периферии камер. Сепаратор мог извлекаться из глушителя для чистки или замены. Хотя замена шайб в процессе службы вряд ли понадобилась бы — они выдерживали до 4500 выстрелов, что было, кстати, заметным преимуществом перед глушителями с резиновыми шайбами. Такая схема делала глушитель весьма эффективным — по английским данным, звук выстрела был очень трудно различим даже ночью на дальности 50 ярдов (около 46 м). При дальности прицельной стрельбы до 200-275 ярдов (183-251 м) это был отличный показатель. Как утверждают, самым громким источником звука был удар бойка по капсюлю патрона.
Правда, стук деталей при перезаряжании был столь же громким, как у штатной винтовки, так что стрелку приходилось рассчитывать на поражение цели с первого выстрела. Но удобный приклад с выступом шейки, спуск с «предупреждением» и сравнительно длинный для данного патрона ствол способствовали меткости стрельбы. Чтобы «не шуметь» при подготовке выстрела, стрелок мог носить карабин с патроном в патроннике и включенным предохранителем. Перед выстрелом предохранитель выключался, а курок затвора вручную оттягивался назад, взводя ударник. Для установки пистолетного магазина нижнее окно ствольной коробки перекрывалось специальной крышкой с вкладышем, переделывалась защелка магазина. Был разработан также магазин на 11 патронов, но он оказался почти вдвое длиннее штатного пистолетного и не пошел в серию.
Снизу к глушителю крепились деревянное цевье и передняя антабка, сверху — основание мушки и колодка секторного прицела. Планка прицела имела насечки от «1» до «6». Сменная мушка крепилась в основании на «ласточкин хвост», ее задний срез не допускал бликов в сторону прицела и обеспечивал четкую видимость мушки при любом направлении освещения (кроме «контрового света», разумеется).
Первую партию в 17 карабинов выпустила фирма «Форд-Дагенхэм». «Серийное» производство поставила «Стерлинг Армамент Компани», изготовившая 500 штук. «Стерлинг» ( «Sterling», там же в Дагенхэме) внесла в конструкцию ряд изменений: заменила стальной кожух глушителя алюминиевым для снижения веса, исключила переднюю втулку кожуха, насечку прицела выполнила в ярдах — 50,100,150 и 200 (около 45.5, 91.5, 137 и 183 м). Небольшое количество карабинов для «коммандос»-парашютистов снабдили пистолетной рукояткой и складным прикладом, в соответствии с этим антабки для ремня перенесли на левую сторону оружия. Любопытно, что конструкция складного приклада была аналогична пистолету-пулемету «Стерлинг», который в этот период был только разработан (позже уже сам «Стерлинг» получил глушитель по схеме «Де Лизл Коммандо»), Детали карабинов заказывались отдельным лондонским фирмам.
По степени глушения звука выстрела, кучности стрельбы, поражающему действию пули карабин «Де Лизл» превосходил такие образцы оружия для «коммандос», как «бесшумные» пистолеты-пулеметы «Стэн» Mk2S и Мк6. Однако он требовал тщательной обработки и пригонки деталей.
Для военного времени это было серьезным недостатком, поэтому выпуск и оказался небольшим — во всяком случае, карабинов изготовили меньше, чем «Стэн» Mk2S.
Карабины «Де Лизл» практически не применялись в Нормандии — потребность в «бесшумном» оружии оказалась здесь невелика. Зато для них нашлась работа в джунглях Юго-Восточной Азии. Например, в Бирме «коммандос», просачиваясь в глубину обороны японцев, обстреливали из «бесшумных» карабинов транспортные колонны и конвои. В Малайзии карабины пригодились при операциях против восставшего местного населения. Вскоре после войны большая часть «Де Лизл» была уничтожена — британские власти опасались, что в послевоенной неразберихе столь эффективное оружие может попасть в преступные руки. В результате до наших дней дожило немного «Де Лизл Коммандо Карбин». Правда, в начале 80-х их выпуск попытались возродить. Так, «Лоу Энфорсмент Интернэшнл Лтд.» наряду с другими образцами «бесшумного» оружия представила модели «Де Лизл» Мк3 и Мк4 уже под патрон 7.62x51 НАТО с соответственно переделанным глушителем и магазином, затвором и спусковым механизмом по типу «Ли Энфильд» №4, а также с кронштейном для установки оптического прицела. Хотя такое оружие и предлагалось для «сил специальных операций», оно было рассчитано скорее на современных коллекционеров — благо, при малом выпуске «Де Лизл» сумел снискать себе немалую известность. Внесенные же в конструкцию изменения, видимо, неслучайны. Во-первых, это уже не чистый «плагиат»; во-вторых, при винтовочных патронах «глушитель» становится скорее «снижателем» уровня звука выстрела, а значит, оружие может быть разрешено для коммерческой продажи; в-третьих, несколько возросла меткость и кучность стрельбы, что придает оружию и «спортивный» интерес.


Последний раз редактировалось: Admin (Вс 23 Мар 2008, 04:00), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
Спонсируемый контент




СообщениеТема: Re: Винтовки

Вернуться к началу Перейти вниз

Винтовки
Предыдущая тема Следующая тема Вернуться к началу
Страница 1 из 2На страницу : 1, 2  Следующий

Права доступа к этому форуму:Вы не можете отвечать на сообщения
Форум игры Company of Heroes :: Исторический Форум :: Вооружение-
Перейти:
Как создать форум на Forum2x2 | © phpBB | Бесплатный форум поддержки | Сообщить о нарушении | Blog2x2.ru
