СообщениеТема: "Пулемёты ВОВ"   Пт 21 Мар 2008, 20:40

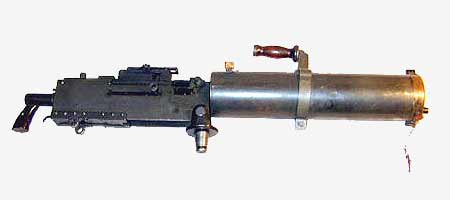

7,92-мм станковый пулемет MG-08 (МГ-08) [Максим] 1908 г.


Во вторую мировую войну вермахт вступил, имея на вооружении, кроме прочих образцов пулеметов, также 42722 станковых пулемета MG-08 и его модификаций в виде ручных пулеметов MG-08/15 и MG-08/18.
Станковый пулемет MG-08 использовался германской армией еще в первую мировую войну. Он представляет собой вариант известного станкового пулемета Максима, установленный на салазковом или треножном станке. Как и у Максима, автоматика пулемета работает на принципе использования отдачи ствола. После выстрела пороховые газы отбрасывают ствол назад, тем самым приводя в действие механизм перезаряжания, который извлекает из матерчатой патронной ленты патрон, отправляет его в патронник и одновременно с этим взводит затвор.
В германской армии широко использовался станок салазкового типа, который позволяет ведение огня из положения лежа, сидя и с колена. Изменение высоты линии огня у этого станка обеспечивается подъемом или опусканием двух передних ног. Станок снабжен подъемным механизмом, позволяющим осуществлять тонкую и грубую наводку пулемета.
Стрельба из пулемета ведется с помощью стоечного прицела, установленного на крыше короба, а также мушки, закрепленной на передней части кожуха. На некоторых пулеметах устанавливался оптический прицел, кронштейн которого крепился на левой стенке короба.
Питание пулемета патронами производится из матерчатой ленты на 250 патронов. При этом используется 7,92-мм винтовочные патроны Маузера с легкой или тяжелой пулей.
К моменту начала второй мировой войны пулемет MG-08 являлся устаревшей системой оружия, его использование вермахтом объяснялось лишь нехваткой более современных пулеметов.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:30

7,62 станковый пулемет Максим [Maxim] 1910 г.


В годы Второй мировой войны на вооружении Красной Армии состоял станковый пулемет системы Максима обр. 1910 г. Этот пулемет, на станках A.A. Соколова и И.Н. Колесникова, положительно зарекомендовал себя еще в годы Первой мировой войны. В то время это был единственный пулемет, серийное производство которого было налажено на российских оружейных заводах. Во время Гражданской войны пулемет успешно применялся не только в пехоте, но и в кавалерийских частях, где с целью повышения маневренности он устанавливался на тачанке, а потому являлся и мощным подвижным огневым средством.
Автоматика пулемета действовала за счет энергии отдачи, а запирание осуществлялось специальной защелкой. Охлаждение ствола было водяным. Было ясно,что оружие требует совершенствования. И работы в этом направлении велись во многих странах.
Так, в России первая модернизация станкового пулемета системы Максима обр. 1910 г. была произведена в 1930 г. На оружие был установлен откидной затыльник, в связи с чем изменены правая и левая задвижки, а также соединение спускового рычага с тягой.
Введен новый предохранитель, расположенный на спусковом крючке, что избавляло от необходимости при открытии огня действовать двумя руками. Установлен указатель натяжения возвратной пружины. Изменен прицел: введены стойка и хомутик с защелкой, на целике боковых поправок увеличена шкала. На кожух пулемета был прикреплен буферный держатель для щита. Увеличено наливное отверстие и сделан кран для сливного отверстия. Новым стал также отдельный боек к ударнику пулеметного замка.
Стрельба на дальние дистанции и с закрытых позиций, которым в то время придавалось большое значение, обеспечивалась использованием тяжелой пули обр. 1930 г. и введением оптического прицела и угломера-квадранта. При изготовлении пулемета цветные металлы были заменены сталью.
В то же время, несмотря на высокие боевые качества пулемета Максим, некоторые его недостатки никакие модернизации не могли устранить. Пулемет со станком был на 20–25 кг тяжелее современных иностранных образцов, что отрицательно сказывалось в новых условиях ведения боя, при значительно возросших темпах продвижения войск в наступательных операциях. Пулеметные расчеты отставали от своих стрелковых подразделений, что в ряде случаев приводило к невозможности использования огневой мощи этого оружия. Водяное охлаждение ствола также затрудняло применение пулемета в различных условиях боя. Кроме того, кожух пулемета легко пробивался пулями, осколками снарядов и мин, что приводило к выходу пулемета из строя.
Несмотря на перечисленные недостатки, в XX в. пулеметы системы Максима широко использовались практически во всех войнах.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:31

7,92-мм ручной пулемет MG-13 Дрейзе 1930 г.

В результате обобщения опыта первой мировой войны руководство райхсвера решило включить в систему вооружения пехотного отделения ручной пулемет. Задание на разработку такого пулемета, для обслуживания которого требовался бы лишь один человек, было выдано в 1926 году. Удовлетворяющий всем требованиям райхсвера пулемет был создан и в 1930 году принят на вооружение под названием MG-13.
При создании MG-13 была использована конструктивная схема станкового пулемета системы Дрейзе. В отличие от базовой модели пулемет имеет воздушное охлаждение ствола, треножный станок заменен складывающейся сошкой, а к затыльнику прикреплен шарнирно приклад, который в походном положении может складываться вдоль правой стенки короба.
По принципу работы автоматики MG-13 относится к образцам автоматического оружия, работающим на принципе использования энергии отдачи ствола (короткий ход).
Запирание канала ствола производится затвором, который подпирается рычагом. Запирающий рычаг на оси укреплен к ствольной коробке и может качаться в вертикальной плоскости. При выстреле запирающий рычаг прочно запирает затвор, подпирая его сзади своим передним концом. При отходе ствола назад в момент выстрела задний конец рычага, наталкиваясь на выступ затыльника, поднимается, производя отпирание затвора.
Ударный механизм куркового типа. Курок имеет два боевых взвода: один для неавтоматического спуска, другой – для автоматического. Переключение режима ведения огня производится с помощью своеобразной конструкции спускового крючка, который имеет две выемки для указательного пальца: верхнюю для одиночного огня и нижнюю – для непрерывного. В нижней выемке спускового крючка расположен переводчик, ограничивающий перемещение спускового крючка назад.
Для предотвращения случайных выстрелов с левой стороны затыльника установлен предохранитель, который в случае его включения блокирует спусковую тягу.
Пулемет снабжен простым секторным прицелом, состоящим из прорези и треугольной мушки. Для ведения стрельбы по самолетам на нем может быть установлен зенитный прицел с передним кольцевым визиром и задним визиром в виде рамки с прорезью.
Стрельба из пулемета ведется стандартными винтовочными патронами Маузера из приставного коробчатого магазина емкостью 25 патронов или из симметричного барабанного магазина емкостью 75 патронов.
Пулемет MG-13 выпускался до 1934 года, когда он был сменен в производстве более современным единым пулеметом MG-34. Он состоял на вооружении вермахта до тех пор, пока не были исчерпаны предвоенные запасы этих пулеметов.
На базе этого пулемета был разработан и выпускался в больших количествах 7,92-мм авиационный пулемет MG-15. Эти пулеметы монтировались в турельных и шкворневых установках на бомбардировщиках и транспортных самолетах люфтваффе. В 1942–1943 гг., когда калибр 7,92 мм перестал удовлетворять потребностям авиации, пулеметы MG-15 были снабжены складывающимися двуногими сошками и использованы для вооружения авиаполевых дивизий, формировавшихся из наземного персонала люфтваффе.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:33

8-мм станковый пулемет Fiat-Revelli (Фиат-Ревелли) Ревелли 1914 г.

Использовавшийся итальянской пехотой в боях первой мировой войны 6,5-мм станковый пулемет Фиат-Ревелли обр. 1914 г. не удовлетворял требованиям войск из-за наличия тяжелой и сложной системы водяного охлаждения ствола, несовершенной конструкции механизма подачи патрона и неудовлетворительных характеристик используемых боеприпасов.
По этой причине конструктором пулемета Ревелли в начале 30-х годов была проведена модернизация пулемета, заключавшаяся прежде всего в замене водяного охлаждения ствола воздушным и использовании нового механизма подачи патронов. Модернизированный пулемет предназначался для стрельбы новыми 8х59-мм патронами с остроконечной пулей. В 1935 г. он был принят на вооружение итальянской армии и запущен в серийное производство.
Основными частями и механизмами пулемета являются: ствол, ствольная коробка, короб с кожухом и затыльником, затвор, запирающий, ударный, спусковой и подающий механизмы.
Автоматика пулемета работает на принципе отдачи ствола при коротком его ходе.
Пулемет имеет ударный механизм ударникового типа, который расположен в затворе и приводится в действие боевой пружиной. Его спусковой механизм поаволяет вести как одиночный, так и автоматический огонь. Ведение одиночного огня обеспечивается большей величиной перемещения толкателя вперед, благодаря чему обеспечивается срыв шептала. Флажковый переводчик режима огня расположен на затыльнике, одновременно он выполняет также функции предохранителя. При повороте флажка вправо возможно ведение автоматического огня, влево — одиночного огня. Если переводчик расположен вертикально, то ведение огня невозможно.
Питание пулемета патронами производится посредством весьма сложного подающего механизма ползункового типа. В пулеметах первых серий патроны подавались из отъемных коробчатых механизмов, в которых 50 патронов располагались в десять рядов по пять патронов в каждом. Опыт использования пулеметов с такой системой подачи патронов показал, что через необходимый для установки магазина вырез в ствольной коробке проникает пыль и грязь, которые нарушают работу механизмов автоматики.
Для повышения эксплуатационной надежности пулеметов в последующих сериях использовалось ленточное питание, однако и оно не решало проблему предотвращения попадания грязи внутрь ствольной коробки. Дело в том, что для надежной экстрактации стреляных гильз в пулеметах системы Ревелли патроны должны подаваться в патронник покрытыми солидным слоем смазки. Для выполнения этого требования металлические ленты емкостью 300 патронов перед использованием обильно смазывались маслом, что в полевых условиях неизбежно вело к загрязнению механизмов автоматики.
Чтобы отказаться от смазки патронов на некоторых пулеметах были установлены ограничители темпа стрельбы, которые уменьшали скорострельность до 120 выстрелов в минуту. Однако с такой скорострельностью пулемет терял свою ценность как средство огневой поддержки пехоты.
Вследствие невысоких боевых характеристик станкового пулемета Фиат-Ревелли обр. 1914/1935 гг. в дополнение к нему в 1927 г. на вооружение был принят станковый пулемет Бреда обр. 1937 г., разработанный под патрон 8х59 мм. Производство пулемета Фиат-Ревелли продолжалось, однако после 1937 года он устанавливался не на станке пулемета Фиат-Ревелли обр. 1914 г., а на более легком станке, пулемета Бреда обр. 1937 г.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:34

8-мм станковый пулемет Hotchkiss (Гочкис) Хочкисс 1914 г.

Станковый пулемет Гочкиса в годы первой и второй мировых войн состоял на вооружении не только армии Франции, но и армий многих стран мира. Причинами столь высокой популярности пулемета являются простота и надежность конструкции, а также высокая точность стрельбы.
Автоматика пулемета работает на принципе отвода пороховых газов через боковое отверстие в стенке ствола.
Интенсивность действия пороховых газов на поршень системы автоматики регулируется ввинчиванием и вывинчиванием специального регулятора, посредством чего уменьшается или увеличивается объем газовой каморы. При вывинчивании регулятора объем каморы увеличивается, а интенсивность действия газов при этом уменьшается. При ввинчивании регулятора происходит обратное.
Пулемет состоит из следующих основных частей и механизмов: ствола с газовой каморой; затвора; затворной рамы; возвратно-боевой пружины; ствольной коробки; затыльника; рукоятки управления огнем; подающего, спускового и ударного механизмов.
Запирание затвора осуществляется рычагом, который одним концом шарнирно соединен с затвором, а другим концом, имеющим опорную плоскость, взаимодействует с наклонными плоскостями гребня затворной рамы, производя запирание и отпирание затвора.
Извлечение гильзы из патронника производится выбрасывателем, находящимся в затворе, а отражение гильзы производится качающимся отражателем, расположенным в левой стенке ствольной коробки.
Ударный механизм ударникового типа, приводится в действие возвратно-боевой пружиной.
Спусковой механизм расположен в ствольной коробке и позволяет вести только автоматический огонь.
Питание патронами при стрельбе производится из пластинчатых звеньевых магазинов емкостью 24 патрона. Подача магазина в приемнике производится слева направо подающим механизмом барабанного типа. Для повышения боевой скорострельности пулемета к нему было разработано также и ленточное питание из ленточных магазинов, скрепленных друг с другом. Емкость такой ленты составляла 250 патронов.
Пулемет имеет воздушное охлаждение ствола. Благодаря большой толщине стенок ствола и использованию для его изготовления специальных сталей, из пулемета можно сделать непрерывно до 250 выстрелов.
Стрельба из пулемета ведется с помощью кулачкового прицела, опускание и подъем прицельной планки которого производится вращением лимба. Максимальная прицельная дальность составляет 2400 м, однако наиболее эффективным является огонь на дальность 1000–1200 м.
Точность огня в значительной степени обеспечена использованием устойчивого станка треножного типа. Станок имеет механизм тонкой вертикальной наводки, горизонтальная наводка производится вручную. Ноги станка могут занимать три различных положения, благодаря чему обеспечивается изменение высоты линии огня. Для ведения стрельбы по воздушным целям на станке может быть установлена дополнительная стойка.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:36

7,71-мм ручной пулемет Lewis (Льюис) Льюис 1915 г.

Ручной пулемет системы Льюиса был принят на вооружение британской армии в 1915 году.
Действие механизмов автоматики ручного пулемета системы Льюиса основано на принципе отвода пороховых газов через отверстие в стволе. В передней части кожуха расположен регулятор газовой каморы, который имеет два отверстия для отвода газов с буквенными обозначениями: «L» — отверстие большего диаметра и «S» — отверстие меньшего диаметра. Для перестановки регулятора с одного отверстия на другое он поворачивается на 180° с помощью рычага регулятора.
Запирание канала ствола производится поворотом затвора, боевые упоры которого входят в поперечные пазы ствольной коробки. Поворот затвора при запирании осуществляется криволинейным пазом на затворе и основанием стойки затворной рамы.
Ударный механизм ударникового типа, закреплен на стойке затворной рамы.
Спусковой механизм позволяет вести только автоматический огонь.
Питание пулемета патронами при стрельбе производится из дискового магазина, который приводится во вращательное движение подающим механизмом.
Подающий механизм рычажного типа, приводится в действие выступом хвоста затвора, который входит в криволинейный паз рычага подачи.
На рычаге подачи расположена собачка, которая, взаимодействуя с поперечными ребрами магазина, поворачивает магазин. Удержание магазина от поворота вправо и влево производится двумя рычажками, которые расположены на крышке ствольной коробки.
Экстракция гильзы производится двумя выбрасывателями, закрепленными в затворе, а отражение — отражателем рычажного типа, находящимся в ствольной коробке.
Такая конструкция подающего механизма оказалась слишком сложной и склонной к задержкам при стрельбе. Кроме того, дисковый магазин емкостью 47 патронов был дорог в производстве и нетехнологичен. Поэтому в 1923 году конструкция пулемета была подвергнута модернизации, в ходе которой вместо дискового магазина был введен простой коробчатый магазин емкостью 20 патронов. Соответствующим образом был упрощен и подающий механизм.
Предохранитель пулемета состоит из двух планок с вырезами, размещенных с обеих сторон ствольной коробки. Вырезы предназначены для постановки затворной рамы на предохранитель в переднем и заднем положениях.
В конструкции пулемета использовано воздушное охлаждение ствола. В целях повышения эффективности охлаждения на стволе установлен алюминиевый радиатор с высокими продольными ребрами и кожух с патрубком. Ствол соединен со ствольной коробкой с помощью резьбы.
Пулемет имеет прицел стоечного типа. Он установлен на крышке ствольной коробки и имеет до 20 делений. Наибольшая дальность прицельной стрельбы равна 2000 ярдов, что соответствует 1850 м.
Для использования пулемета в качестве ручного он снабжен двуногой сошкой, прикладом и рукояткой спусковой скобы. В варианте легкого станкового пулемета он устанавливался на легкий треножный станок, затыльник с прикладом заменялся на затыльник с рукояткой.
Пулемет Льюиса применялся и в качестве авиационного. На самолетах он устанавливался в турелях и комплектовался дисковыми магазинами емкостью 97 патронов.
С принятием на вооружение британской армии ручного пулемета «Брен» пулеметы системы Льюиса были сданы на склады или переданы в колониальные войска. Нехватка ручных пулеметов в начале второй мировой войны заставила использовать эти пулеметы и в регулярных частях британской армии.
Пулеметы системы Льюиса использовались и частями Красной Армии. Еще со времен гражданской войны она имела на вооружении пулеметы Льюиса, адаптированные для стрельбы винтовочными патронами калибром 7,62 мм (.300). В этих пулеметах на стойке затыльника была выбита цифра «300». В двадцатых годах эти пулеметы были заменены ручными пулеметами системы Дегтярева, однако как и в случае британской армии, в 1941 году их пришлось затребовать со складов и использовать в боевых действиях.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:38

7,62-мм станковый пулемет М1917 Browning (М1917 Браунинг) 1917 г.

Первая модификация этого пулемета М1917 была принята на вооружение американской армии в 1917 г. для срочной замены устаревших станковых пулеметов в подразделениях пехоты. Эта задача была выполнена более, чем успешно и уже через полтора года американская армия вместо 1110 станковых пулеметов старых образцов располагала 56608 весьма мощными и надежными пулеметами «Браунинг» М1917. Поэтому неудивительно, что во время второй мировой войны, особенно на начальном ее этапе, пулемет М1917 был основным образцом станкового пулемета американской армии.
По своей конструкции пулемет М1917 напоминает пулемет системы Максима и состоит из ствола, ствольной коробки, короба с кожухом, затыльника, спусковой рамы, запирающего, ударного, спускового, подающего и ускорительного механизмов, прицельных и пароотводного устройств. Автоматика пулемета работает на принципе отдачи ствола с коротким его ходом.
В отличие от сложного кривошипно-шатунного механизма, используемого в пулемете системы Максима для запирания затвора, в пулемете Браунинга запирание затвора производится клином, который расположен в ствольной коробке. При запирании затвора запирающий клин поднимается вверх наклонной плоскостью вкладыша, расположенного в дне короба, а при отпирании опускается вниз наклонными плоскостями отпирающих выступов спусковой рамы, которые действуют на цапфы клина.
Пулемет имеет смонтированный в затворе ударный механизм ударникового типа. Спусковой механизм обеспечивает ведение только автоматического огня.
Питание патронами производится из металлической или тканевой ленты емкостью 250 патронов. Для стрельбы используются винтовочные патроны .30–06 с остроконечными легкой (9,72 г) и тяжелой (11,11 г) пулями. (Выпускавшиеся в Бельгии и Польше, а также экспортировавшиеся в Китай пулеметы М1917 были приспособлены для стрельбы патронами Маузера 7,92х57 мм).
Служащий для предотвращения случайных выстрелов предохранитель расположен на затыльнике. Во включенном положении он запирает спусковой крюк.
В 1936 г. на вооружение американской армии была принята усовершенствованная модификация станкового пулемета «Браунинг», получившая обозначение М1917А1. Пулемет этой модификации имеет улучшенный механизм подачи патронов, усовершенствованный прицел и новый треножный станок М1917А1, который обеспечивает возможность ведения стрельбы по воздушным целям. В комплект принадлежностей к пулемету введен зенитный прицел.
Пулеметы «Браунинг» обеих модификаций широко использовались американской пехотой во время второй мировой войны, однако из-за большого веса, обусловленного наличием жидкостной системы охлаждения ствола, они постепенно заменялись более легкими и удобными пулеметами «Браунинг» М1919А с воздушным охлаждением ствола.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:39

7,62-мм ручной пулемет М1918 BAR (M1918 БАР) Браунинг 1918 г.

Массовое насыщение американских пехотных подразделений ручными пулеметами «Браунинг» BAR M1918 началось примерно с середины 1918 г., когда командование армии вступивших в первую мировую войну на стороне Антанты США внезапно для себя обнаружило, что основная масса из имевшихся 1110 станковых пулеметов безнадежно устарела и требует немедленной замены.
Впрочем первоначально созданное Джоном Браунингом оружие не имело обычных для ручных пулеметов сошек и классифицировалось американскими военными как автоматическая винтовка, что было отражено и в официальном названии BAR (Browning Automatic Rifle — автоматическая винтовка Браунинга).
Созданная в 1922 году модель BAR M1922 представляет собой уже полноценный ручной пулемет: использован, обеспечивающий длительный автоматический огонь, ствол с толстыми стенками, за счет ребер улучшено охлаждение ствола, в конструкцию пулемета введены сошки, пламегаситель и пистолетная рукоятка. С небольшими изменениями пулемет BAR M1922 использовался во второй мировой войне польской, китайской, бельгийской и некоторыми другими армиями.
На вооружении американской армии в годы второй мировой войны состояли пулеметы «Браунинг» модификаций М1918А1 и М1918А2, созданные соответственно в 1937 и 1940 гг. Как и у исходной модификации BAR M 1918, автоматика этих пулеметов работает на принципе отвода пороховых газов через боковое отверстие в стенке ствола. Запирание затвора производится рычагом, приводимым в действие затворной рамой. При движении затворной рамы вперед под действием возвратной пружины рычаг запирает затвор, а при движении затворной рамы назад под действием давления пороховых газов рычаг отпирает затвор.
Спусковой механизм пулемета М1918А1 позволяет вести как одиночный, так и автоматический огонь. Этот пулемет имеет темп стрельбы 400 выстрелов в минуту.
Пулемет М1918А2 имеет спусковой механизм, рассчитанный на ведение только автоматического огня, темп которого может регулироваться в диапазоне 350–550 выстрелов в минуту.
Практическая скорострельность пулеметов обеих модификаций относительно невелика и составляет примерно 60–80 выстрелов в минуту. Это объясняется тем, что питание патронами пулеметов при стрельбе производится из сменных коробчатых магазинов емкостью всего 20 патронов. При указанном выше темпе стрельбы такого магазина хватает ненадолго и его нужно заменить новым, теряя на это время.
Для стрельбы из ручных пулеметов «Браунинг» используются винтовочные патроны калибром 7,62 мм (.30–06) с остроконечной пулей.
В качестве прицельных приспособлений используются рамочный диоптрический прицел и мушка треугольной формы. В комплекте принадлежностей к пулемету имеется также зенитный прицел, состоящий из переднего и заднего визиров.
Ручные пулеметы «Браунинг» являлись основным автоматическим оружием пехотных отделений армии США не только в годы второй мировой войны, но и во время войны в Корее. Использовались они и во время боевых действий во Вьетнаме. Всего с 1922 по 1945 гг., а также во время войны в Корее было произведено более 350000 ручных пулеметов «Браунинг».
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:40

7,62-мм станковый пулемет M1919 Browning (М1919 Браунинг) Браунинг 1919 г.

После первой мировой войны на базе станкового пулемета с водяным охлаждением ствола «Браунинг» М1917 для кавалерии США был разработан облегченный станковый пулемет М1919А2. Этот пулемет имеет укороченный по сравнению с базовой моделью ствол с воздушным охлаждением, легкий трсножный станок и ленточное питание. Успешное использование пулемета кавалерийскими полками армии США, постепенно превращавшимися в моторизованные стрелковые части, послужило стимулом для создания на базе пулемета М1919А2 станкового пулемета, отвечающего специфическим требованиям пехоты.
Новый пулемет получил обозначение М1919А4. По своему устройству он аналогичен пулемету М1917 и отличается от него в основном утяжеленным стволом с воздушным охлаждением и легким треножным станком. К менее важным нововведениям относится то, что возвратно-боевая пружина надевается, на направляющий стержень без предварительного поджатия, а головка направляющего стержня соединяется не со стенкой короба, а проходит через отверстие затыльника наружу.
В пулемете сохранены удобная пистолетная рукоятка и ленточное питание. Лента подается в приемное окно слева, экстрактирование стреляных гильз производится вниз. Для стрельбы используются винтовочные патроны .30–06 (7,62х63 мм).
Прицельные приспособления состоят из рамочного диоптрического прицела и откидывающейся мушки, расположенной в передней части короба.
Хотя пулемет М1919А4 был создан не взамен, а в дополнение к пулемету М1917, в ходе второй мировой войны он постепенно стал основным станковым пулеметом американской армии.
Кроме пехотных подразделений он широко использовался в бронетанковых войсках США в качестве танкового пулемета. Им также вооружались бронетранспортеры и другие бронированные машины.
Во время войны была сделана попытка использовать удачную конструкцию М191А4 для разработки единого пулемета наподобие немецкого MG-34. Для этого пулемет был снабжен металлическим съемным плечевым упором, сошками, пламегасителем и ручкой для переноски. Для облегчения открывания крышки ствольной коробки была модифицирована ее защелка, а также удален стопор затвора.
Вновь созданный пулемет М1919А6 оказался слишком тяжелым для ручного пулемета, к тому же тяжелые коробки с патронными лентами сильно ограничивали его подвижность на поле боя. В варианте станкового пулемета М1919А6 не имел существенных преимуществ перед состоявшими на вооружении американской пехоты станковыми пулеметами. Тем не менее, пулемет М1919А6 выпускался серийно, широко использовался во второй мировой войны и до сих пор состоит на вооружении некоторых стран мира наряду со станковым пулеметом М1919А4.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:41

12,7-мм пулемет М1921 Browning (М1921 Браунинг) Браунинг 1921 г.

С тех пор как в 1921 г. был произведен первый тяжелый пулемет Браунинг, он стал самым эффективным образцом противопехотного оружия. Его огневая мощь являлась серьезной преградой для врага, поскольку пулемет мог применяться (с использованием бронебойных боеприпасов) против бронетранспортеров и бронеавтомобилей.
Базовый тяжелый пулемет Браунинг М1921, известный также под обозначением М2, послужил основой для разработки большого количества различных версий, которые в то же время очень мало отличались от прототипа. Заряжание во всех модификациях было аналогичным. Основным отличием являлось использование сменных стволов и систем установки пулемета на автомашинах.
Одной из наиболее удачных версий была модель М2НВ с усиленным стволом. Этот пулемет мог устанавливаться на стационарных станках, использоваться в качестве оружия пехоты, а также в противовоздушной обороне. Исходя из потребностей пехоты, тяжелый пулемет М2 обычно устанавливался на массивной трехногой подставке, а также монтировался на автомашинах. Другие версии тяжелого пулемета М2 имели водяное охлаждение. Это были преимущественно пулеметы, предназначенные для противовоздушной обороны. Они использовались в годы Второй мировой войны на границах США для уничтожения низко летящих самолетов и для обороны морских портов.
Важнейшей особенностью тяжелых пулеметов Браунинг различных модификаций является взаимозаменяемость основных частей, за исключением стволов и элементов крепления.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:42

6,5-мм ручной пулемет обр. 11 Намбу 1922 г.

Из-за малого количества пистолетов-пулеметов и практически полного отсутствия автоматических и самозарядных винтовок ручные и станковые пулеметы были единственным автоматическим оружием японской пехоты во второй мировой войне.
Ручной пулемет «Намбу» обр. 11 в течение длительного времени оставался основным ручным пулеметом японской армии. Он был принят на вооружение в 1922 году и представляет собой французский ручной пулемет «Гочкис», модифицированный японским конструктором Намбу под 6,5-мм винтовочный патрон М38. По принципу работы автоматики этот пулемет также относится к образцам автоматического оружия с отводом пороховых газов из канала ствола. Одним из изменений, которое внес Намбу в конструкцию французского прототипа является оригинальная система питания патронами.
На левой стороне ствольной коробки размещен неотъемныи магазин, представляющий собой вид воронки, в которую укладываются 30 патронов в обычных обоймах, используемых для заряжания винтовки. Движением подвижных частей пулемета во время стрельбы приводится в действие приемный механизм приемника, продвигающий патроны из нижней обоймы в окно ствольной коробки. По израсходовании одной обоймы под действием крышки, на которую сверху давит мощная пружина, на место израсходованной подается следующая обойма, за ней третья и т.д. Пустая обойма проваливается в окно, имеющееся снизу приемника.
Преимуществом такой системы питания является то, что стрелок освобождается от необходимости иметь большое число магазинов, представляющих собой значительный мертвый груз.
Благодаря отсутствию магазинов стрелок может почти вдвое увеличить запас носимых патронов. Отпадает также необходимость снаряжать магазины. Отрицательной стороной такого вида питания является уменьшение скорострельности.
Одним из существенных недостатков пулемета была также необходимость смазывать патроны перед стрельбой. В полевых условиях это как правило приводило к загрязнению механизмов автоматики и к задержкам при стрельбе. Кроме того, во время эксплуатации пулемета выяснилось, что стандартный 6,5-мм винтовочный патрон имеет слишком большой пороховой заряд. Это заставило выпускать специальный патрон 6,5х50,5 мм с уменьшенным пороховым зарядом, что, конечно, усложнило снабжение войск боеприпасами.
Стрельба из пулемета обьйно велась с использованием складной двуногой сошки, прикрепленной к стволу пулемета. Пулемет мог быть также установлен на треножный станок для применения в качестве станкового. Имелся также вариант пулемета (обр. 91), предназначенный для установки в танках.
Несмотря на многочисленные недостатки, ручной пулемет обр. 11 оставался на вооружении японской пехоты до конца второй мировой войны. Попытка заменить его более надежными пулеметами обр. 96 и 99 не удалась из-за ограниченных возможностей японской оборонной промышленности.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:43

7,5-мм ручной пулемет «Сhatellerault» («Шательро») 1924 г.


Ручные пулеметы были введены в систему вооружения французской пехоты еще перед первой мировой войной и широко использовались в сражениях этой войны. При этом было установлено, что стандартный 8-мм винтовочный патрон, под который были спроектированы ручные пулеметы французской армии, имеет неудовлетворительные баллистические характеристики и мощность, а наличие у его гильзы фланца (закраины) существенно усложняет конструкцию механизмов автоматики пулеметов и снижает надежность их работы.
По этой причине уже в 1920 году фирма «MAS» получила заказ на разработку ручного пулемета под новый 7,5-мм патрон с гильзой без фланца. После четырех лет интенсивной работы на вооружение французской армии был принят новый ручной пулемет М1924 «Шательро» (названный так по названию города, где расположена штаб-квартира и предприятия фирмы «MAS»), а также 7,5х58-мм патрон М1924С.
Начатое в 1925 году серийное производство пулемета, однако, пришлось вскоре приостановить, так как использование его в частях французской, румынской и югославской армий выявило многочисленные конструктивные недостатки как пулемета, так и патрона.
Проведенные в срочном порядке исследовательские и конструкторские работы привели к созданию модифицированного пулемета М1924/1929 гг. с измененной конструкцией ствола и патронника и нового 7,5-мм патрона М1929С с укороченной на 4 мм гильзой.
Механизмы автоматики пулемета М1924/1929 гг. работают за счет использования энергии пороховых газов, отводимых через боковое отверстие в стенке ствола.
Пулемет состоит из следующих основных частей и механизмов: ствола; ствольной коробки; затыльника с прикладом; спусковой коробки; сошки; магазинной коробки; запирающего, ударного, спускового и замедлительного механизмов.
Запирание канала ствола производится перекашиванием затвора в вертикальной плоскости. Перекос затвора при запирании достигается благодаря соединению его с затворной рамой при помощи двух сережек, расположенных с правой и левой сторон.
Ударный механизм ударникового типа; ударник наглухо заделан в стойке затворной рамы.
Спусковой механизм позволяет вести одиночный и автоматический огонь. Он собран в спусковой коробке. Ведение одиночного или автоматического огня достигается наличием двух спусковых крючков: заднего – для автоматического, и переднего – для одиночного огня. Предохранитель флажкового типа; флажок предохранителя расположен с правой стороны спусковой коробки; при включении предохранителя его ось запирает передний и задний спусковые крючки.
Питание пулемета патронами производится из приставного коробчатого магазина, присоединяемого сверху ствольной коробки.
Пулемет имеет секторный прицел, вместо прорези на прицельной планке расположен откидной диоптр. Использование диоптра несколько уменьшило поле зрения, и без того ограниченное вследствие установки магазина на ствольной коробке.
Охлаждение ствола пулемета воздушное. Конструкцией пулемета не предусмотрена возможность смены ствола в боевой обстановке. В передней части ствола закреплена складывающаяся двуногая сошка.
На базе конструкции пулемета М1924/1929 гг. был разработан станковый пулемет М1931, отличающийся отсутствием приклада и креплением магазина снизу ствольной коробки, и пулемет для установки в долговременных огневых точках линии Мажино, снабженный дополнительным устройством для охлаждения ствола при длительной стрельбе.
В годы второй мировой войны (и длительное время после ее окончания) пулемет использовался частями французской армии. Большое количество этих пулеметов состояло и на вооружении вермахта. Под обозначением MG-24/29 (f) они использовались стационарными пехотными дивизиями вермахта, дислоцированными в укреплениях «Атлантического вала».
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:45

7,62-мм ручной пулемет LS-26 (ЛC-26) Лахти 1926 г.

Ручной пулемет LS-26 был создан финским конструктором А. Лахти в 1926 году и состоял на вооружении финской армии с 1926 года до середины 60-х годов.
В основу работы автоматики пулемета положен принцип отдачи ствола (короткий ход). Основными частями и механизмами пулемета являются: ствол со ствольной коробкой, короб, запирающий, ударный и спусковой механизмы, приклад с затыльником, прицельные приспособления, сошки и магазин.
Запирающий механизм, производящий запирание и отпирание затвора, состоит из собственно затвора с запирающим рычагом и ствольной коробки. Когда под действием толкателя подвижная система приходит в крайне переднее положение, выступ запирающего рычага, взаимодействуя с криволинейным пазом левой стенки короба, производит запирание.
Ствол пулемета наглухо соединен со ствольной коробкой, замена его в боевых условиях не предусмотрена. В целях повышения эффективности воздушного охлаждения ствола в охватывающем его кожухе выполнены продолговатые отверстия. На стволе установлен пламегаситель, вблизи от дульного среза ствола находится мушка трапециевидной формы. Секторный прицел смонтирован на крышке короба.
Стрельба из пулемета может вестись одиночными выстрелами и очередями. Переключатель режима огня расположен перед скобой спускового крючка и имеет два положения. Переднее положение соответствует непрерывному огню, а заднее – одиночному огню. Рядом с переводчиком находится предохранитель. При включении предохранителя посредством перемещения его флажка в крайнее заднее положение запирается спусковой рычаг.
Для питания пулемета патронами используются коробчатые и дисковые магазины, присоединяемые к коробу снизу. Емкость коробчатых магазинов составляет 20 патронов, дисковые магазины вмещают 75 патронов. В финской армии для стрельбы из пулеметов LS-26 использовались русские 7,62-мм винтовочные патроны. Поставлявшиеся на экспорт пулеметы изготавливались под 7,92-мм патроны «Маузер» или под английские винтовочные патроны калибром .303.
Стрельба из пулемета велась как правило с использованием двуногой сошки, которая на походе откидывались назад и крепилась к кожуху стола. Повышению устойчивости при стрельбе способствовало также удобная пистолетная рукоятка управления огнем и деревянный приклад.
Конструкция пулемета в целом оценивается как удачная. В боевых условиях пулемет был надежен, его автоматика работала безукоризненно и в экстремальных климатических условиях, в том числе и при низких температурах Севера.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:45

7,92-мм ручной пулемет ZB-26 (ЗБ-26) Холек 1926 г.

Пулемет разработан конструктором пражского оружейного завода Вацлавом Холеком в соответствии с условиями конкурса, на создание легкого пулемета, проводившегося в 1924 году чехословацкой армией.
Тактико-технические характеристики представленного Холеком ручного пулемета с ленточным питанием оказались выше характеристик пулеметов других систем, участвовавших в конкурсе. Командование чехословацкой армии решило принять пулемет Холека на вооружение, обязав конструктора заменить ленточное питание (работавшее, кстати, во время испытаний безотказно) на питание посредством коробчатого магазина, устанавливаемого на ствольную коробку. По мнению военных, использование питания из магазина способствовало повышению подвижности пулемета на поле боя. Новая модель пулемета получила обозначение модель 24, а будучи запущенной в серийное производство на заводе «Зброевка-Брно» – обозначение ZB-26.
Кроме армии Чехословакии большие партии пулеметов ZB-26 получили армии Югославии и Китая, поставки их осуществлялись еще в 22 страны мира. В 1930 году несколько улучшенная за счет введения газового регулятора модификация этого пулемета ZB-30 была принята на вооружение армии Румынии, а в 1933 году в Англии начались испытания модификации ZCB-33, созданной под английский 7,71-мм винтовочный патрон. Этот пулемет был принят на вооружение английской армии под названием «Брен».
После оккупации Чехословакии производство пулеметов ZB-30 продолжалось для нужд вермахта.
Автоматика пулемета ZB-30 работает на принципе отвода части пороховых газов из канала ствола, для чего под стволом в передней его части расположена газовая камора с регулятором.
Запирание канала ствола осуществляется перекосом затвора в вертикальной плоскости посредством соответствующих наклонных поверхностей на стойке затворной рамы и на затворе.
Пулемет имеет ударный механизм ударникового типа, ударник смонтирован в затворе.
Спусковой механизм допускает ведение огня как одиночными выстрелами, так и очередями. Переключение режима огня осуществляется переводчиком флажкового типа, расположенным с левой стороны спусковой коробки. Переводчик выполняет также и функции предохранителя. Он имеет следующие положения: положение «I» соответствует ведению одиночного огня, «30» соответствует ведению автоматического огня, а «0» означает, что предохранитель включен.
Пулемет имеет воздушное охлаждение ствола при стрельбе. Для улучшения условий охлаждения ствол снабжен ребрами. Предусмотрена также возможность быстрой замены нагретого ствола, для чего на стволе закреплена ручка, использующаяся также при переноске пулемета.
Для стрельбы из пулемета используется двуногая сошка или легкий станок, с помощью которого можно вести огонь и по самолетам (при этом используется зенитный прицел, задний визир которого устанавливается с левой стороны ствольной коробки, а передний визир – на приливе направляющей трубки).
Штатный прицел пулемета обеспечивает прицельную стрельбу на дальность до 1600 м. Он состоит из мушки и барабана прицела, а котором нанесены деления. Каждое деление соответствует изменению дальности на 100 м.
К пулемету применяются винтовочные патроны Маузера. Питание патронами осуществляется из коробчатого магазина на 20 или 30 патронов.
В годы второй мировой войны пулемет широко использовался по обе стороны фронта и зарекомендовал себя как надежное и неприхотливое оружие.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:46

7,62-мм ручной пулемет ДП-27 Дегтярев 1927 г.

Наиболее мощным автоматическим оружием стрелковых отделений Красной Армии был ручной пулемет, созданный конструктором В.А. Дегтяревым в 1926 г. По своим боевым качествам пулемет превосходил аналогичные зарубежные образцы, в частности — немецкий пулемет МG-13. Его живучесть была доведена до 75000–100000 выстрелов, в то время как нормальной для ручного пулемета считалась живучесть в 10000 выстрелов. Важным достоинством была и его простота и технологичность. На изготовление ручного пулемета Дегтярева требовалось в полтора раза меньше времени, чем на зарубежные образцы, в два раза меньше лекальных обмеров и переходов, чем на револьвер и в три с лишним раза меньше, чем на винтовку. Пулемет был принят на вооружение в феврале 1927 года под названием «7,62-мм ручной пулемет ДП (Дегтярев — пехотный)». Поставка ручных пулеметов Дегтярева в войска была начата в том же 1927 году и осуществлялась достаточно быстрыми темпами: если на 1 октября 1928 года в частях Красной Армии имелось 8811 ручных пулеметов, то уже к началу 1937 года их количество составляло 95 тыс. Из выпущенных за время Великой Отечественной войны 1515,9 тыс. пулеметов подавляющее большинство составляли именно ручные пулеметы Дегтярева.
Небольшая масса пулемета была достигнута благодаря применению схемы автоматики, основанной на принципе отвода пороховых газов через отверстие в неподвижном стволе, рациональному устройству и компоновке деталей подвижной системы, а также использованию воздушного охлаждения ствола.
Запирание канала ствола производится затвором с двумя боевыми упорами. Спусковой механизм рассчитан на ведение только автоматического огня. Огонь из ручного пулемета ведется короткими очередями по 3–6 выстрелов. При этом боевая скорострельность составляет до 80 выстрелов в минуту. Питание патронами при стрельбе осуществляется посредством относительно тяжелого (2,6–2,8 кг) дискового магазина емкостью 47 патронов. Прицельные приспособления пулемета состоят из прицела секторного типа и мушки. На прицельной планке нанесена шкала прицела с делениями от 1 до 15, шаг деления — 100 м. Таким образом, прицельная дальность стрельбы из пулемета составляет 1500 м, предельная же дальность полета пули образца 1908 г. — 3000 м.
Повышение устойчивости пулемета при стрельбе обеспечивается использованием складных сошек. Для уменьшения демаскирующего действия пламени при стрельбе на дульную часть ствола навинчен конусообразный пламегаситель.
Ручной пулемет ДП оставался основным автоматическим оружием стрелкового отделения до 1944 года, когда начался выпуск и поступление в войска его модернизированного варианта ДПМ.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:48

7,71-мм станковый пулемет Vickers (Виккерс) 1919 г.

Станковые пулеметы Виккерса в годы первой мировой войны были основным автоматическим оружием британской пехоты. В конструкции пулемета Виккерса образца 1919 года учтен опыт его использования в первой мировой войне, в частности несколько снижен вес в боевом положении, однако в принципе он остался все тем-же пулеметом системы Максима с его механизмами автоматики, работающими на принципе отдачи ствола (короткий ход). После выстрела пороховые газы отбрасывают ствол назад, тем самым приводя в действие механизм перезаряжания, который извлекает из матерчатой патронной ленты патрон, отправляет его в патронник и одновременно с этим взводит затвор.
Запирание канала ствола осуществляется кривошипно-шатунным механизмом.
Ударный механизм ударникового типа. Спусковой механизм позволяет вести только автоматический огонь.
Подающий механизм ползункового типа, приводится в действие станиной рамы.
Все основные механизмы пулемета смонтированы в кожухе и коробе. Кожух пулемета служит для направления ствола при его движении, а также используется в качестве резервуара для охлаждающей жидкости. В коробе смонтирована подвижная система пулемета и замок, связанный с кривошипношатунным механизмом, рукояткой перезаряжания и возвратной пружиной. Задняя стенка короба представляет собой затыльник, на котором установлена часть спускового механизма и две рукоятки управления. Жестко соединенные между собой кожух и короб образуют тело пулемета, которое устанавливается на станок.
Фирмой «Виккерс» в конструкцию пулемета системы Максима внесены следующие изменения:
— замок повернут на 180° так, что нижний спуск обращен вверх; это дало возможность уменьшить высоту короба и облегчить его;
— крышка короба разделена на две части: передняя часть крышки закрывает приемник, а задняя часть закрывает короб;
обе части закреплены на одной оси;
— затыльник откидной, присоединяется к коробу двумя засовами (верхним и нижним).
Пулемет Виккерса обр. 1919 г. установлен на легком треножном станке, снабженном механизмом тонкой вертикальной наводки. Грубая наводка по вертикали и горизонтальная наводка осуществляются вручную. Станок имеет также легкое щитовое прикрытие, защищающее первый номер расчета от пуль и осколков снарядов.
Несмотря на насыщение пехотных частей британской армии значительным количеством ручных пулеметов станковые пулеметы Виккерса не были сняты с вооружения и широко использовались во время второй мировой войны. Кроме британской армии 7,71-мм пулемет Виккерса состоял на вооружении бельгийской и греческой армий.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:48

6,5-мм ручной пулемет Breda (Бреда) 1930 г.

Ручной пулемет Бреда представлял собой основной образец автоматического группового оружия итальянской пехоты в годы второй мировой войны. С принятием этого пулемета на вооружение в 1930 г. в итальянской армии была произведена реорганизация пехотного взвода, который вместо трех стрелковых отделений и 1–2 легких пулеметов стал насчитывать три одинаковые «Эскуады» (стрелковые отделения новой организации) по 15 человек с одним ручным пулеметом в каждой.
Пулемет состоит из следующих основных частей и механизмов: ствола, короба с крышкой и кожухом, затыльника с прикладом, запирающей муфты (ствольной коробки), вкладыша, затвора, ударного и спускового механизмов, магазина и сошки.
В конструкции механизмов автоматики реализованы как принцип отдачи ствола с коротким его ходом, так и принцип использования энергии пороховых газов.
Запирание и отпирание канала ствола производится поворотом запирающей муфты, расположенной в коробе и своей передней частью сухарно соединенной со стволом.
В момент выстрела ствол с затвором отходит примерно на 13 мм назад. При этом запирающая муфта поворачивается и отпирает канал ствола. После этого под действием кинетической энергии отдачи и остаточного давления пороховых газов затвор продолжает движение самостоятельно, в заднем конечном положении соударяется с амортизатором и под действием возвратной пружины начинает двигаться вперед. Во время этого движения производится подача очередного патрона в патронник и запирание канала ствола. Ударник бьет по капсюлю патрона, и при нажатом спусковом крючке процесс повторяется до тех пор, пока не будут израсходованы все патроны.
Питание патронами производится из неотъемного коробообразного магазина, шарнирно закрепленного на правой стороне короба. Заполнение магазина производится с помощью укладываемых в него сверху обойм емкостью 20 патронов. Эта конструкция имела тот недостаток, что даже при незначитель ных повреждениях закраин магазина или обоймы задержки в стрельбе были неизбежны.
Особенностью пулемета является то, что стрельба из него возможна только при обеспечении смазки патронов, вводимых в патронник. Для этого на крышке короба имеется масленка, заливное отверстие которой закрывается резьбовой пробкой. Необходимо отметить, что в полевых условиях масло, смешиваясь с пылью и грязью, вызывало частые задержки в стрельбе.
Определенные трудности вызывала и замена в полевых условиях разогретого при стрельбе ствола. Из-за отсутствия специальной рукоятки снять ствол можно было только с помощью специальных рукавиц, которые далеко не всегда были под руками. Кроме того, после установки нового ствола, входившего в комплект принадлежностей к пулемету, требовалась его юстировка.
Конструкцией пулемета не была предусмотрена и рукоятка для переноски пулемета на поле боя, ремень для переноса также не был предусмотрен. Поэтому при разогретом стволе пулеметчик был вынужден использовать в качестве рукоятки магазин, что вело к повреждениям магазина и последующим задержкам при стрельбе.
Неудачная в целом конструкция пулемета усугублялась неудовлетворительными характеристиками используемых для стрельбы из него 6,5х52,5-мм винтовочных патронов. Не улучшила ситуацию и попытка переделать пулемет под новый 7,35х52-мм винтовочный патрон (пулемет обр. 1938 г.). Тем не менее, из-за отсутствия лучшего образца ручной пулемет Бреда обр. 1930 г. оставался на вооружении итальянской пехоты не только в годы второй мировой войны, но и в послевоенные годы.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:49

13,2-мм крупнокалиберный станковый пулемет Hotchkiss (Гочкис) Хочкисс 1930 г.

В предвоенные годы и в годы второй мировой войны одной из наиболее распространенных систем крупнокалиберных пулеметов был французский 13,2-мм пулемет Гочкиса, обладающий значительной мощностью огня, высокой начальной скоростью пули и относительно большой скорострельностью.
Как и у 8-мм станкового пулемета Гочкиса, автоматика этого пулемета работает на принципе отвода пороховых газов через боковое отверстие в стенке ствола. Регулировка интенсивности действия пороховых газов на поршень системы автоматики осуществляется изменением объема газовой каморы, расположенный под стволом.
Основными частями и механизмами пулемета являются: ствол, ствольная коробка, затыльник, возвратно-боевая пружина, затворная рама, затвор, запирающий рычаг, серьга, подающий и спусковой механизмы.
Запирание затвора производится рычагом, который шарнирно соединен с затвором и через серьгу – с затворной рамой.
Затворная рама, двигаясь назад, увлекает за собой серьгу, которая опускает задний конец запирающего рычага, последний производит отпирание, а при подходе затворной рамы вперед серьга поднимает задний конец запирающего рычага, благодаря чему производится запирание.
Пулемет имеет ударный механизм ударникового типа. Его спусковой механизм собран в затыльнике и позволяет вести только автоматический огонь. Питание патронами при стрельбе производится из пластинчатых звеньевых магазинов емкостью 15 патронов посредством подающего механизма рычажного типа. При этом продвижение звеньевого магазина производится рычагом подачи, который закреплен на крышке ствольной коробки. Рычаг подачи благодаря выступу, входящему в криволинейный паз затвора, может поворачиваться в горизонтальной плоскости и подавать магазин слева направо при движении затвора назад. При обратном движении затвора рычаг подач поворачивается справа налево, при этом его зуб перескакивает через перемычку магазина и попадает в очередное гнездо магазина.
Охлаждение ствола воздушное. Для улучшения охлаждения ствола по всей его длине выполнены ребра.
Пехотные образцы пулемета, установленные на треножные станки, имеют секторный прицел с насечкой для стрельбы на дальность до 3600 м.
Для стрельбы по воздушным целям были разработаны и выпускались спаренные установки этих пулеметов установленные на платформе кругового вращения (модификация М30СА). Сиденье наводчика размещалось на платформе и вращалось вместе с ней. Автоматический прицел этих установок соединен с меха–
низмом вертикальной наводки таким образом, что окуляр его, а следовательно и глаз наводчика смещается незначительно, как бы ни был велик угол возвышения. Особенностью этих установок была возможность разборки их на отдельные части, которые могли переноситься на поле боя номерами расчета.
Во французской армии использовались также 13,2-мм пулеметы Гочкиса, установленные на лафете 37-мм батальонной пушки.
Крупнокалиберные пулеметы Гочкиса были впервые успешно использованы в ходе гражданской войны в Испании. Бронебойные пули этого пулемета легко пробивали противопульную броню легких танков, использовавшихся обоими воюющими сторонами, однако убойная сила пули, пробившей бронь, была настолько мала, что она могла лишь поразить кого-либо из экипажа танка, вывести же из строя механизмы или вызвать пожар она была не в состоянии.
Гораздо более эффективным было использование этих пулеметов для стрельбы по низколетящим самолетам. При этом отсутствие на самолетах брони и большое количество выпускаемых в короткое время пуль компенсировали относительно малую энергию каждой отдельной пули.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:50

8-мм ручной пулемет 31М (31М) [Solothurn S2-100 Modell 1930] 1931 г.

Ручной пулемет 31М производился в Венгрии по лицензии швейцарской фирмы «Солотурн» (Solothurn S2-100 Modell 1930) и наряду с поставлявшимися из Германии едиными пулеметами MG-34 и MG-42 являлся основным автоматическим оружием отделений венгерской пехоты (гонведов).
Пулемет работает на принципе отдачи ствола (короткий ход). Он состоит из ствола, ствольной коробки, короба с кожухом и пламегасителем, затыльника с прикладом и рукояткой заряжания, запирающего, ударного и спускового механизмов, двуногой сошки, прицельных приспособлений и коробчатого магазина.
Запирание и отпирание затвора производится запирающим механизмом, состоящим из затвора, запирающей муфты и возвратно-боевой пружины. При движении подвижной системы ролики муфты взаимодействуют с криволинейными пазами муфты в ту или иную сторону. Поворачивающаяся муфта в свою очередь запирает и отпирает затвор.
Пулемет имеет ударный механизм ударникового типа. Спусковой механизм позволяет вести одиночный и автоматический огонь. Переводчик режима огня находится на спусковом крючке.
Охлаждение ствола пулемета при стрельбе производится окружающим воздухом. Для улучшения условий охлаждения охватывающий ствол цилиндрический кожух имеет круглые отверстия. Благодаря сухарно-резьбовому соединению ствола со ствольной коробкой замена нагретого ствола может быть произведена в полевых условиях.
Для питания патронами используются коробчатые магазины емкостью 25 патронов, присоединяемые к ствольной коробке слева. С правой стороны ствольная коробка имеет отверстие для экстрактирования стреляных гильз. Стрельба из пулемета ведется 8-мм австрийскими винтовочными патронами с тяжелой и бронебойно-трассирующей пулей.
Прицельные приспособления состоят из секторного прицела и треугольной мушки.
Для защиты от случайных выстрелов имеется предохранитель, выполненный в виде кольца, надетого на затыльник. При повороте предохранителя вправо на отметку «Z» происходит запирание спускового рычага. Поворот предохранителя влево на отметку «Т» соответствует выключению предохранителя.
При стрельбе обычно использовалась двуногая сошка, которая на походе откидывалась назад и крепилась к кожуху ствола.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:51

7,7-мм станковый пулемет обр. 92 1932 г.

Для повышения огневой мощи станковых пулеметов в Японии был разработан и в 1932 году принят на вооружение новый патрон М92 (7,7х58 мм) с легкой и тяжелой пулями. Несколько позже были также разработаны патроны этого калибра с бронебойной и зажигательной пулями.
Созданный в 1932 г. под патрон М92 станковый пулемет обр. 92 в принципе повторяет конструкцию станкового пулемета обр. 3. Он также работает за счет энергии пороховых газов, отводимых из канала ствола. Основные изменения затронули конструкцию ствола и патронника, что было обусловлено использованием нового патрона. Из-за большей мощности патрона на дульной части ствола был установлен конический пламегаситель. Была изменена также форма рукояток управления огнем.
Станковый пулемет обр. 92 устанавливался на модифицированном станке пулемета обр. 3. Этот станок комплектовался дополнительной стойкой, позволявшей использовать пулемет для стрельбы по воздушным целям. Для обеспечения такой возможности к пулемету придавался кольцевой зенитный прицел.
Для стрельбы по наземным целям на всех пулеметах имелся рамочный прицел, рассчитанный на ведение огня на дальность до 2200 м. Кроме того, часть пулеметов комплектовалась оптическим прицелом перископического типа. В зависимости от степени увеличения различались три варианта таких прицелов — четырехкратного, пятикратного и шестикратного увеличения. Так как объектив прицела расположен над пулеметом значительно выше, то оптический прицел можно было использовать и для наблюдения за полем боя.
Пулемет обр. 92 выпускался серийно и с 1937 года широко использовался в боях с китайскими войсками. Так как основные недостатки станкового пулемета обр. 3 — большой вес и низкий темп стрельбы — были характерны и для пулемета обр. 92, командование японской армии уже в 1940 г. было вынуждено принять на вооружение и запустить в серийное производство новый 7,7-мм станковый пулемет обр. 1.
Благодаря отказу от массивного ребристого кожуха и уменьшению размеров ребер охлаждения на стволе удалось снизить вес тела пулемета на 12 кг, модифицированный станок этого пулемета весит на 7 кг легче, чем у пулемета обр. 92. Таким образом, вес пулемета удалось снизить до приемлемого уровня 36,82 кг. Темп стрельбы хотя и был повышен на 100 выстрелов в минуту, однако так и остался недостаточным для выполнения задач огневой поддержки пехоты.
Пулемет обр. 1 выпускался относительно небольшими сериями до конца войны. Основное же количество выпущенных станковых пулеметов приходится на пулемет обр. 92 — пулеметов этого образца было изготовлено более 30000 штук.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:52

7,92-мм пулемет MG-34 (МГ-34) Штанге 1934 г.

В начале 30-х годов управление Генерал-инспектора пехоты сформулировало тактико-технические требования к так называемому «единому» пулемету, который мог бы использоваться в качестве ручного на уровне пехотного взвода или в качестве станкового на уровне пехотной роты-батальона. Этот же пулемет должен был применяться для стрельбы по самолетам и для вооружения танков. Идея создания единого пулемета занимала в те годы умы многих конструкторов во всем мире, но именно немецким инженерам фирмы «Рейнметалл» во главе с Луисом Штанге впервые удалось создать пригодный для серийного производства образец такого пулемета, принятого на вооружение вермахта в 1934 году под обозначением MG-34. К началу второй мировой войны в частях вермахта и на складах имелось 84078 пулеметов этой модели.
Пулемет MG-34 работает на принципе отдачи ствола с коротким его ходом. Запирание канала ствола у этого пулемета осуществляется поворотом боевой личинки. Боевая личинка соединена с остовом затвора так, что может поворачиваться по отношению остова затвора. На боевой личинке кроме боевых упоров, расположены цапфы с роликами, которые входят в криволинейные пазы короба. Взаимодействие криволинейных пазов короба и роликов боевой личинки обеспечивает поворот боевой личинки при отпирании и запирании канала ствола, а криволинейные поверхности ствольной коробки, взаимодействуя с роликами боевой личинки при отпирании, ускоряют движение затвора назад.
В боевой личинке смонтирован ударный механизм ударникового типа. Он состоит из ударника с бойком и боевой пружины.
Из пулемета можно вести как одиночный, так и непрерывный огонь. Для. этого спусковой крючок имеет две выемки, как это сделано у пулемета MG-13. При нажатии на верхнюю выемку стрельба ведется одиночными выстрелами, а при нажатии на нижнюю – очередями. Предохранитель от случайных выстрелов расположен с левой стороны рукоятки управления огнем.
При стрельбе с очередями ствол пулемета быстро нагревается, что обусловлено прежде всего очень высоким темпом стрельбы (до 800 выстр./мин). По этой причине конструкцией пулемета предусмотрена возможность смены ствола. (В комплект пулемета входят два запасных ствола, которые переносятся в специальном футляре). Для предотвращения ожогов обслуживающего пулемет расчета ствол закрыт перфорированным кожухом. К передней или задней части кожуха крепится двуногая сошка, с которой пулемет может использоваться в качестве ручного. При использовании пулемета в качестве станкового он устанавливается на универсальный станок обр. 1934 года, который позволяет вести стрельбу как по наземным, так и по воздушным целям. Для стрельбы по воздушным целям может быть использована также легкая зенитная тренога обр. 1934 года.
Пулемет MG-34 может использоваться и как танковый. Для этого необходимо лишь снять сошку и приклад. Имелась также модификация MG-34/41 с более коротким стволом и меньшим весом.
Пулемет имеет прицел с откидной стойкой, станковый вариант пулемета нередко снабжался и оптическим прицелом.
Для стрельбы по воздушным целям к стойке прицела присоединялся задний откидной визир, а к специальному приливу на кожухе пулемета крепился передний кольцевой визир.
Стрельба из пулемета ведется винтовочными патронами Маузера 7,92x57 мм с легкой или тяжелой пулей. В ходе войны были разработаны и использовались также патроны с бронебойными, бронебойно-трассирующими, бронебойно-зажигательными и другими пулями.
Предусмотрено два варианта питания пулемета патронами при стрельбе: из барабанного магазина емкостью 15 патронов или из гибкой металлической ленты на 250 или 50 патронов. Лента на 50 патронов может соединяться с помощью патрона с другой такой же лентой, и таким образом можно получить ленту на любое количество патронов. При стрельбе по самолетам лента обычно укладывается в специальную коробку, которая присоединялась к приемнику пулемета. Конструкция приемника позволяет подводить ленту как с правой, так и с левой стороны.
Пулемет MG-34 обладал неплохими боевыми характеристиками, однако из-за того, что большая часть его деталей изготовлялась методом фрезерования с очень жесткими допусками, массовое производство его было затруднено и не покрывало растущие потребности вермахта. Кроме того, пулемет оказался слишком чувствительным к воздействию жары и холода, а также к загрязнению. Замена нагретого ствола была довольно сложной операцией, требовавшей участия двух человек и наличия асбестовых рукавиц, что в боевых условиях вызывало затруднения. Но этой причине в 1942 году пулемет MG-34 был заменен более совершенным пулеметом MG–42.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:53

7,69-мм пулемет Vickers-Berthier (Виккерс-Бертье) Бертье 1935 г.

В первые годы второй мировой войны индийские пехотные дивизии, являвшиеся частью колониальных войск Британской империи, имели на вооружении 7,69-мм (.303) ручные пулеметы системы Виккерс-Бертье, изготавливавшиеся как на заводах фирмы «Виккерс» в Грейфорде (Англия), так и на оружейном заводе в индийском городе Исхапор. Конструкция пулемета была разработана офицером французской армии Андре Бертье еще в 1905 г., однако по ряду причин она оказалась невостребованной вплоть до начала 20-х годов, когда все права на нее были приобретены британской фирмой «Виккерс». Конструкция пулемета была модифицирована с учетом технологических возможностей фирмы и в 1924 году представлена на конкурс, объявленный британской армией на создание нового легкого стандартного пулемета. Кроме фирмы «Виккерс» в конкурсе участвовали фирмы «Зброевка-Брно» из Чехословакии, «Мадсен» из Дании и «Браунинг» из США.
В соответствии с подведенными лишь в 1937 году итогами конкурса победила фирма «Зброевка-Брно», однако задолго до этого фирме «Виккерс» удалось добиться принятия своего ручного пулемета на вооружение индийской армии и дислоцированных в Индии британских войск. Правда, пулемет рассматривался при этом не как стандартное оружие, а как замена устаревшему пулемету Льюиса.
Автоматика ручного пулемета системы «Виккерс-Бертье» работает за счет использования энергии пороховых газов, отводимых из канала ствола. При этом расположенная в передней части ствола газовая камора обеспечивает возможность регулировки давления пороховых газов. Запирание канала ствола производится за счет перекоса затвора, который вращается в вертикальной плоскости.
Пулемет имеет ударный механизм ударникового типа. приводимый в действие возвратно-боевой пружиной. Его спусковой механизм обеспечивает ведение одиночного и автоматического огня. В пулемете применено воздушное охлаждение ствола. В целях повышения эффективности охлаждения ствол снабжен ребристой поверхностью. Конструкцией предусмотрена возможность быстрой замены нагревшегося при стрельбе ствола прямо на огневой позиции. (Испытывавшиеся британской армией пулеметы этой системы имели тяжелые стволы, выдерживавшие l500 выстрелов в течение 15 минут и 5000 выстрелов в течение 30 минут).
Для выбора режима огня пулемет снабжен переводчиком флажкового типа, который одновременно является и предохранителем.
Питание патронами производится из сменного коробчатого магазина емкостью 30 патронов, который устанавливается на ствольную коробку сверху. Такой способ установки магазина используется во многих ручных пулеметах времен второй мировой войны, так как он обеспечивает замену магазина в наиболее короткий промежуток времени и при любом положении пулемета и его подвижной системы. Недостатком установки магазина сверху является то, что он частично закрывает поле зрения перед глазами стрелка и ухудшает использование прицельными приспособлениями.
Пулемет системы Виккерс-Бертье снабжен стоечным прицелом. На стойке прицела имеется зубчатая рейка, а к дистян ционному барабану присоединена зубчатка, при помощи которой стойка поднимается и опускается.
Для ведения стрельбы пулемет имеет складывающиеся сошки. Он может быть установлен и на легкий универсальный треножный станок, который позволяет вести огонь по наземным и воздушным целям.
Ручной пулемет системы Викксрс-Бертье состоял на вооружении индийской пехоты в течение всей второй мировой войны. С 1940 года им вооружались также подразделения британской территориальной армии. Производство пулемета продолжалось до 1945 года. Всего было выпущено более 30000 пулеметов этой системы.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:54

6,5-мм ручной пулемет обр. 96 1936 г.

В 1936 году взамен имевшего неудачную конструкцию 6,5 мм ручного пулемета обр. 11 начал поступать новый ручной пулемет того же калибра. По году принятия на вооружение по японскому летоисчислению он получил обозначение «образец 96».
На конструкцию нового пулемета оказал значительное влияние лучший в то время чехословацкий ручной пулемет ZB26. Пулемет снабжен пистолетной рукояткой, на имеющем ребра охлаждения стволе закреплена ручка, используемая при переноске пулемета и при замене ствола; направляющая трубка поршня расположена под стволом, к ней прикреплена откидывающаяся двуногая сошка.
По принципу действия механизмов автоматики пулемет относится к образцам автоматического оружия с отводом пороховых газов. Расположенная на стволе газовая камора имеет регулятор с пятью различными отверстиями для отвода газов. На венчике регулятора нанесены цифры от 1 до 5 с рисками. Для установки большего или меньшего отверстия в зависимости от условий стрельбы регулятор необходимо повернуть за его венчик и совместить соответствующую цифру с риской на газовой каморе.
Запирание затвора производится клином, наклонные плоскости которого взаимодействуют с наклонными плоскостями движущейся затворной рамы. При запирании запирающий клин поднимается вверх, его верхняя часть входит в вырез затвора, производя надежное запирание затвора.
Пулемет имеет ударный механизм ударникового типа, смонтированный в затворе. Спусковой механизм позволяет вести только автоматический огонь.
Предохранитель флажкового типа расположен с левой стороны спусковой коробки. Во включенном положении, когда его флажок повернут вверх, предохранитель запирает спусковой крючок и рукоятку заряжания.
Для питания патронами предусмотрено использование сменного коробчатого магазина емкостью 30 патронов. Здесь необходимо отметить, что в пулемете обр. 96 использован такой же патронник, что и у пулемета обр. 11. Это обусловило необходимость смазки патронов перед стрельбой. Убедившись в нежелательности смазки патронов жидким маслом, японские конструкторы использовали в пулемете обр. 96 консистентную смазку. При этом патроны смазываются при снаряжении ими магазина. Такое решение хотя и снизило чувствительность пулемета к загрязнению, но не ликвидировало основной недостаток системы — необходимость смазки патронов.
Одной из особенностей пулемета обр. 96 является то, что на нем была предусмотрена возможность крепления клинкового штыка от пехотной винтовки «Арисака». Это соответствовало стремлению японской пехоты решать исход боя штыковой атакой, однако возможность ведения штыкового боя ручным пулеметом, вес которого с магазином составляет около 10 кг, представляется довольно проблематичной.
Другой особенностью ручного пулемета обр. 96 является довольно частое использование на нем кроме обычных прицельных приспособлений в виде стоечного прицела и трапециевидной мушки также и оптического прицела с увеличением в 2,5 раза. Этот прицел устанавливался с правой стороны на специальном кронштейне.
Несмотря на невысокую надежность и использование для стрельбы относительно маломощного 6,5-мм винтовочного патрона с уменьшенным зарядом пороха, пулемет обр. 96 в годы второй мировой войны был основным автоматическим оружием отделений японской пехоты. Общее количество произведенных пулеметов этого образца оценивается в 120000 штук.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:54

7,69-мм ручной пулемет BREN (Брен) [ZB-26] 1937 г.

Пулемет «Брен» создан на базе ручного пулемета ZB-26 чехословацкой фирмы «Зброевка-Брно» (конструктор — Вацлав Холек), победившей по итогам конкурса на разработку легкого стандартного пулемета для британской армии.
Для адаптации чехословацкого пулемета к английскому винтовочному патрону с кордитным порохом, несгоревшие остатки которого сильно загрязняли механизмы автоматики и вызывали задержки в их работе, была существенно изменена конструкция системы отвода пороховых газов, используемых для обеспечения работы автоматики. Газовая камора была расположена ближе к затвору, изменена конструкция газового поршня и газового регулятора. Особенностью этого модифицированного варианта пулемета является также наличие противооткатного приспособления: при выстреле ствол со ствольной коробкой отходит назад. Под стойку затворной рамы поставлен буфер для смягчения удара при соединении затвора после отпирания. Для повышения технологичности пулемета было решено отказаться от ребер охлаждения на его стволе.
Было принято решение комплектовать пулемет сменными стволами, которые следовало менять после израсходования десяти магазинов (с темпом стрельбы 3 магазина в минуту).
Модифицированный вариант пулемета первоначально имел обозначение ZGB1933 (Zbrojovka, Great Britain, 1933), а после запуска в серийное производство в 1937 г. на английском предприятии «Royal Small Arms Factory» (RSAF) в г. Энфильд ему было присвоено название «Брен» по первым двум буквам городов Брно и Энфильд. Кроме отмеченных выше изменений первая серийная модификация пулемета «Брен» Mk 1 соответствовала пулемету ZB-26. Пулемет второй модификации Mk 2 имел упрощенный прицел и новую конструкцию блока «прицел — газовый регулятор — мушка». В этой модификации была упразднена имевшаяся ранее рукоятка под прикладом. Пулемет модификации Mk 3 имел ствол уменьшенной на 69 мм длины и меньший вес (8,76 кг). В модификации Mk 4 ствол был укорочен еще больше, а вес снижен до минимально допустимых 8,68 кг.
Питание патронами пулеметов «Брен» всех модификаций осуществлялось из секторного магазина емкостью 30 патронов. Был также разработан барабанный магазин емкостью 100 патронов. Стрельба велась как с сошек, так и с легкого универсального станка, пригодного и для стрельбы по самолетам.
Необходимо отметить, что конструкция пулемета отличалась большой трудоемкостью и металлоемкостью в производстве. Например, для изготовления ствольной коробки необходимо было выполнить 270 операций и 550 измерений. Эта деталь, весящая в готовом виде 2 кг, изготавливалась из поковки весом 10 кг.
Производство пулемета осуществлялось на предприятии «RSAF» в Энфилде, на заводах фирмы «JIC» в Торонто (Канада) и «SAF» в австралийском городе Литгоф. Всего было изготовлено более 300000 пулеметов «Брен».
С принятием этого пулемета на вооружение британской армии устаревшие ручные пулеметы систем Гочкиса и Льюиса были сданы на склады. Ставился также вопрос об использовании пулемета «Брен» в качестве единого пулемета и о снятии в связи с этим с вооружения станкового пулемета «Виккерс». Однако военное министерство на этот шаг не пошло, оставив станковые пулеметы «для ведения длительного систематического огня».
Пулемет «Брен» использовался британской армией на протяжении всей второй мировой войны, о» оценивался как один из лучших образцов легких ручных пулеметов. По окончании войны он был модифицирован под стандартный патрон НАТО калибром 7,62 мм и длительное время состоял на вооружении армий многих стран мира.
Вернуться к началу Перейти вниз
ifeelu
Полковник
Полковник
avatar

Количество сообщений : 2129
Возраст : 31
Откуда : Краснодар
Ник в игре : ifeelu
Играю за : Америка
Очки : 3486
Дата регистрации : 2008-03-13

СообщениеТема: Re: "Пулемёты ВОВ"   Пт 21 Мар 2008, 21:55

8-мм станковый пулемет Breda (Бреда) 1937 г.

Станковый пулемет Бреда был принят на вооружение итальянской армии в 1937 г. в дополнение к недостаточно эффективному станковому пулемету Фиат-Ревелли.
В качестве источника энергии для работы механизмов автоматики конструкторами пулемета использованы пороховые газы, отводимые через боковое отверстие в стенке ствола.
Пулемет состоит из следующих узлов и механизмов: ствола с газовой каморой и направляющей трубкой, ствольной коробки с откидной крышкой, затыльника, затворной рамы, затвора, возвратно-боевой пружины с буфером затворной рамы, запирающего, ударного, спускового и подающего механизмов.
Запирание канала ствола производится затвором, который взаимодействуя с затворной рамой, при запирании поднимается, а при отпирании опускается. В затворе расположен ударный механизм ударникового типа. Спусковой механизм расположен в затыльнике и позволяет вести только автоматический огонь. На затыльнике находится также предохранитель, который во включенном положении блокирует спусковой рычаг.
Питание патронами производится из пластинчатых звеньевых магазинов (лент жесткого типа) емкостью всего 20 патронов. Для того, чтобы предотвратить загрязнение механизмов автоматики, вызывавшее столь частые задержки при стрельбе из пулемета Фиат-Ревслли, в пулемете Бреда использован оригинальный подающий механизм ползункового типа. Механизм работает следующим образом: при движении затвора вперед досылателем производится выталкивание патрона из звеньевого магазина и досылание его в патронник, при движении затвора назад извлекателем стреляная гильза удаляется из патронника и вновь вставляется в магазин. Таким образом, во вре мя стрельбы с левой стороны в ствольную коробку вставляется магазин, снаряженный патронами, а с правой стороны выходит магазин со стреляными гильзами. Таким образом число отверстий сокращено до минимума и проблема загрязнения механизмов автоматики в значительной степени решена.
Однако такое решение проблемы загрязнения отрицательно сказалось на скорости работы подающего механизма и практической скорострельности. Хотя теоретический темп стрельбы равняется 450 выстрелов в минуту, на практике автоматический огонь из пулемета представлял собой скорее быструю последовательность одиночных выстрелов.
Для быстрой замены нагревшегося при стрельбе ствола предусмотрено быстрозаменяемое сухарно-резьбовое соединение его со ствольной коробкой.
При стрельбе по наземным целям используется рамочный прицел, прорезь и мушка имеют треугольную форму.
Для борьбы с воздушными целями на пулемете устанавливался зенитный кольцевой прицел, а сам пулемет монтировался на специальном станке с четырьмя опорами.
Пехотный вариант пулемета монтировался на треножном станке с механизмом вертикального наведения, обеспечивающем как грубую, так и тонкую наводку.
В 1938 году был разработан и принят на вооружение вариант пулемета, предназначенный для установки в танках и других бронированных машинах. Этот пулемет имеет пистолетную рукоятку и упрощенный механизм подачи патронов. Магазин с патронами устанавливался на ствольную коробку, а стреляные гильзы просто выпадали из ствольной коробки вниз.
Вернуться к началу Перейти вниз
Спонсируемый контент




СообщениеТема: Re: "Пулемёты ВОВ"

Вернуться к началу Перейти вниз

"Пулемёты ВОВ"
Предыдущая тема Следующая тема Вернуться к началу
Страница 1 из 2На страницу : 1, 2  Следующий
 Похожие темы
-
» Вторая волна чистки группы "Проверенные"
» Размещение фотографий на форуме через "Яндекс-фотки"
» КОНКУРС "ВОЛШЕБНЫЙ МИР":ГОЛОСОВАНИЕ
» Конкурс " Времена Года" ГОЛОСОВАНИЕ!!!
» Подача заявки на участие в фото-батле "Сказочный мир"

Права доступа к этому форуму:Вы не можете отвечать на сообщения
Форум игры Company of Heroes :: Исторический Форум :: Вооружение-
Перейти:
Free phpBB forum | © phpBB | Бесплатный форум поддержки | Сообщить о нарушении | Создать дневник
